פורום ארק + Arc

עשיתי תוכנית דרך Working Mode--> Section וחלק מהמודל לא מופיע לי. איך פותרים את הבעיה?

שלום נרי,
פקודת Section, או "חתך" בעברית, מאפשרת לראות חלק מסוים של המודל מזווית שונות.

בעזרת הפקודה ניתן "לחתוך" מודל כדי לראות גם את תוכנו, באופן ברור ונהיר.

באם חתכת מודל אז התוכנה תציג בפנייך רק את החלק שבחרת להשאיר. מכאן משמעות המילה "חתך".

באם תרצי את מוזמנת לפנות אלינו, ואנו נסביר באופן יותר מפורט את השימוש בפקודה, יתרונותיה, ויישומה בשטח.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

האם ניתן להכין תכנית בתוכנת ארק+ ברמה של פוטושופ? שאוכל להציג אותה בפרזנטציה, כמו תכנית מכר , צבעונית וכו\\\\\\\'.

שלום רב,
ניתן להשתמש בתוסף ARC+ Sketch Symbols על מנת להפוך תוכניות דו-מימד בארקפלוס לצבעוניות ויותר מרשימות.

מדובר למעשה בגלריה של עצמים וחיפויים אשר נבנתה על ידי אמן בצרפת, במיוחד עבור התוכנה.

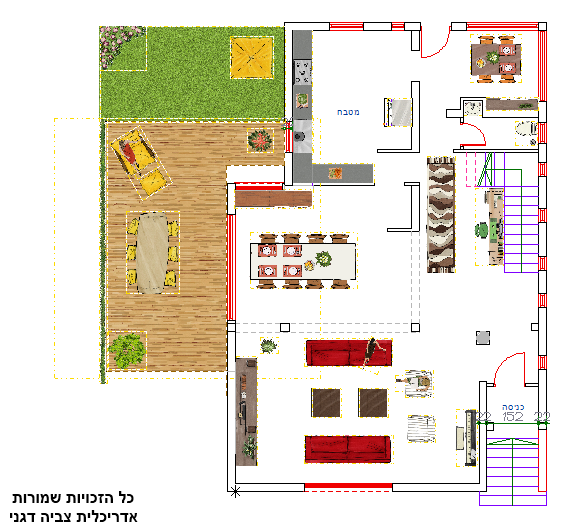

אני מצרף פה דוגמא לתוכנית שנעשתה בעזרת תוסף זה - ראו תמונה מצורפת.
תוכנית זאת נבנתה ועוצבה על ידי אדריכלית צביה דגני, משתמשת ארק פלוס מזה שנים רבות.

הינך מוזמן/ת לפנות אלינו לפרטים נוספים בנוזא זה.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

לאחר בניית תלת ממד . הצבתי עליו מידות .לאחר ההדפסה הנתונים של המידות לא הודפסו.גם ב- PDF . מדוע? מה עושים?

בנה את המודל התלת מימדי, הצב עליו מידות, בחר את המידות באמצעות select \\\"פוצץ\\\" אותם לקווים באמצעות exploder ואז כנס לסוליד ותראה את המידות, כדי להדפיס, שמור את המבט המבוקש בsave2d פתח את הקובץ בgeom והרי לך מידות במצב hidden lines

האם אפשר להוסיף קיר חדש לסיפריה?

define current wall
add new wall ריבוע עם כוכבית למעלה בחלון שנפתח
פשוט וקל..

תודה באמת פשוט

שלום לכולם,
רצ\"ב לינקים להורדת הגרסאות השונות של ארקפלוס, למי שזקוק:

גרסת 2009:
www.diy-je..._Setup.exe

(שרת בישראל)

או

www.arcdow...009_EN.exe

(שרת בחו\"ל - פחות מהיר)

גרסת 2011:
www.arc-te...3&catid=10
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

שלום
אני עובדת על גרסה 2007 עם עדכון ל 2009 ואני לא מצליחה לייבא קבצים של dwg הוא רושם לי - למערכת אין אפשרות לאתר את הקובץ שצוין.
מדוע כאשר אני מייצאת קבצים של dwg לא ניתן לקרוא את הכיתוב האם יש פתרון?
תודה מראש

שלום תמר,
לגבי הודעת השגיאה שציינת -
היא אינה מוכרת לנו.
ייתכן ומדובר בבעיית הרשאות.
האם אתם עובדים עם חלונות 7 או שמורים קבצים על שולחן העבודה?
נשמח לפרטים נוספים.

מבחינת ייבוא/ייצוא עברית -
החל מגרסת ארק פלוס 2009 ניתן לייבא ולייצא קבצי DWG ללא מכשולים רבים, כולל נושאי הפונטים.
ניתן לראות סרטון הדרכה בנושא בלינק הבא:
www.youtub...re=related

כמו כן, ניתן לקבוע מולנו פגישת הדרכה בנושא בבית העסק ו/או בבית הלקוח, ללא עלות.

נכון לעכשיו אנו אף עובדים על פתרון עבור גרסת 2011 ואילך אשר יאפשר ייבוא וייצוא פונטים מסוג SHX ללא צורך בהמרה או התערבות מצד המשתמש.
צפי לשחרור הפיתרון - סוף ינואר 2012.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

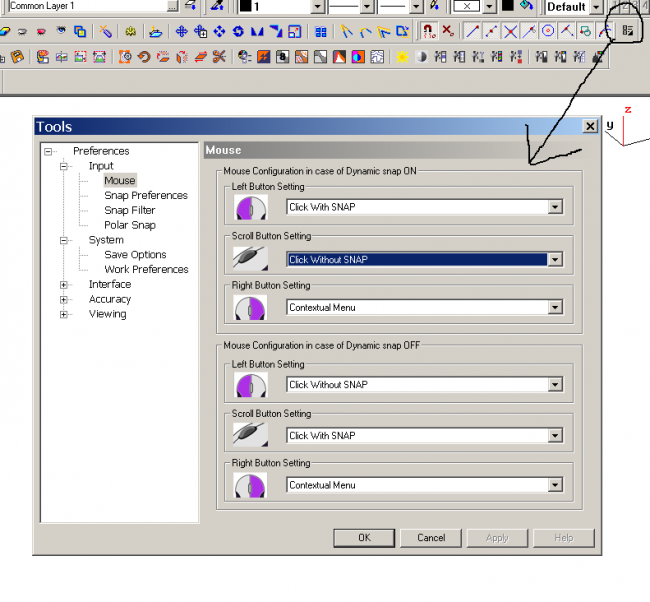

התגברתי על נושא הפונטים פשוט לא התקנתי אותה כמו שצריך... כעת יש לי בעיה חדשה ווינדוז 7 64 ביט ה snap to point עובד לי רק בגלגל ולא בלחצן השמאלי כמו שהייתי רגיל.. למה זה קורה?

שלום אלי,
בהמשך לתשובתו המקצועית של משה רצינו לברר האם הצלחת לסדר את העכבר בארקפלוס כך שיעבוד לפי רצונך?

חשוב לדעת -
באם מדובר על גרסת 14, סביר להניח ולא ניתן יהיה לגרום לתוכנה לפעול כראוי מבחינת snap על חלונות 7.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

אינני מצליח לכתוב בעברית ולהטמיע בתכניות.. כמו כן האות \"ע\" שהייתה למעלה איננה..מה עושים?

שלום אלי,
באיזו גרסה אתה משתמש?

היעלומות האות \\\"ע\\\" מעידה בדרך כלל על בעיה במערכת ההפעלה ולא בתוכנה עצמה (אנחנו שואבים את הפונטים ממערכת ההפעלה ישירות).

האם היו איזשהם עדכונים למערכת ההפעלה בימים האחרונים?

בעיה כזאת בדרך כלל מצריכה מאיתנו בדיקה יותר מעמיקה.
אתה מוזמן ליצור עימנו קשר לתיאום פגישת תמיכה טכנית (אין עלות עבור שירות מסוג זה).
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

שלום לכולם,
החל מגרסת ארק פלוס 2009 בוטלה פקודת pjump בתוכנה.

זאת מכיוון שגילינו ששימוש לא זהיר בפקודה עלול להביא לכשלים בקובץ (באם משתמשים בפקודה לשני פוליגונים אשר אינם אחד בתוך השני, עלולה להיווצר טעות חישובית בתוכנה).

עם זאת, קיבלנו הרבה בקשות להחזרת הפקודה.

למי שמעוניין, הנה הסבר כיצד להפעילה מחדש בגרסאות החדשות שלנו:

א. יש להוריד את הקובץ הבא:
www.arcplu...PJUMP2.rar

ב. את הקובץ המכווץ יש לפתוח אל הספרייה הבאה:
c:\\arc+ edition 2011\\resource\\arcmacro

ג. כעת יש להקצות קיצור אל הפקודה דרך הקובץ arcplus.kbd
קובץ זה יושב בספרייה הבאה:
c:\\arc+ edition 2011\\arcuser

ניתן לערוך קובץ זה בעזרת notepad.

ד. בעבר היה הקיצור לפקודה זאת alt+j. כעת קיצור זה הועבר לפקודת point. לכן יש:
1. לפתוח את arcplus.kbd

2. לאתר את השורה של פקודת point

3. לשנות מ-point/ ל-pjump2/

4. לשמור את הקובץ (קובץ-שמור). מומלץ להקיש על מקש השמירה מספר פעמים.

5. לסגור את הקובץ.

ה. כעת יש להריץ את התוכנה מחדש ולנסות.

ו. התהליך זהה במקרה של גרסת 2009 -
ניגש אל c:\\arc+ edition 2009
במקום אל c:\\arc+ edition 2011

ז. חשוב לציין - איננו יכולים לקחת אחריות לשימוש בפקודה.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

שלום אייל,
ראשית, אני לא מצליח לפתוח את קובץ הזיפ.
לגבי הפקודה, בגרסה 14 הפקודה הייתה בעייתית כאשר רצינו למלא פוליגון שקיבל ג\'מפ בfil. הFIL היה נמרח כאשר עברנו לDSG. כנ\"ל בפוליגון שעבר DIF.
הפקודה כן חשובה לצורך חישובי שטחים.

תודה
יואב

שלום יואב,
אצלי הלינק והקובץ תקינים.
בכל מקרה העליתי את הקובץ שוב, הפעם בפורמט זיפ:
www.arcplu...PJUMP2.zip

אנא הודע לי האם הסתדר.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

אייל ולחברים שלום,

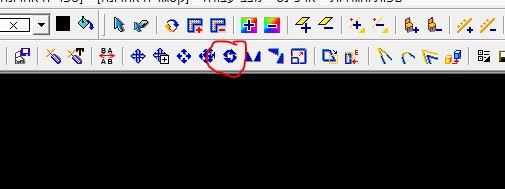

פעם היה ניתן לסובב ולשחק עם הטקסט ע\"י F4 לפני הצבתו ע\"ג מסך העבודה עכשיו ניתן להציבו רק ישר כלומר אופקי (ואח\"כ לסובב באמצעות mrot וכד\')

יש איזשהו חידוש בנושא?

שלום משה,

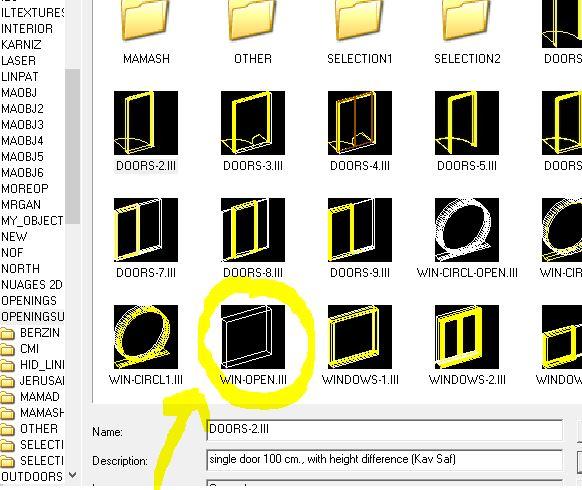

F4 תמיד היה הקיצור לגישה אל גלריית הפתחים, כולל גרסת 14.

אתה בטוח שזה הקיצור?
בעיקרון בכל הגירסאות אכן ניתן לסובב את הטקסט, אך כשמקישים אישור הטקסט תמיד חוזר אל נקודת המוצא, מכיוון שלא מדובר בפוליגון או בסוליד.

אם אתה מכיר משהו שונה אנא ספק לי פרטים נוספים ואני אברר לעומק. ייתכן וניתן להחיות פקודה ישנה שהייתה וכעת לא נמצאת.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

שלום משה,

1. אחרי שאתה מקיש alt+t ומזין טקסט עליך להקיש enter פעם אחת.

2. כעת הטקסט מרחף על גבי המרקע.

3. בשלב זה ביכולתך להקיש enter פעמיים ברציפות - double enter.

4. כעת המערכת תעבור למצב בו ניתן לציין שתי נקודות במרחב ולפיהן הטקסט יוצב.

האם זאת כוונתך?
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

שלום לכולם,

החל מגרסת 2007 הוחלפה פקודת SENF המסורתית בממשק חדיש יותר.

במהלך החודשים האחרונים התקבלו מספר תלונות ממשתמשים שונים כי הפקודה החדשה בוחרת גם בקווי עזר ובקווים פנימיים ואינה שואלת את המשתמש לדעתו בנושא - דבר שמקשה על העבודה.

בפקודה הישנה היו נבחרות רק ישויות סגורות אשר הקצה שלהן נכלל ב-fence, דבר שהיה מספק עבודה מהירה.

לעניין זה שני פתרונות פשוטים:
א. גם הפקודה החדשה יודעת להבדיל ולהתעלם מקווי עזר וקווים פנימיים. כל שעלינו לעשות הוא לוודא כי אנו מציירים את ה-fence מלמעלה למטה. כלומר שנקודת ההתחלה גבוהה מנקודת הסיום.

במקרה זה ייבחרו רק ישויות סגורות אשר אחד מקודקודיהן נכללים במסגרת.

באם נצייר את ה-fence מלמטה למעלה, היא תופיע בצורת קו מרוסק במקום בצורת קו מלא, וכל מה שבתוכה ייבחר, כולל קווים.

ב. לחילופין ניתן להפעיל את הממשק הישן מגרסאות קודמות -

1.ניגש אל הספרייה:
c:\\arc+ edition 2011\\resource\\arcmacro

2. נאתר את הקובץ senf.ccc ונשנה את שמו ל-senf1.ccc
(זאת בעזרת סימונו, הקשה על מקש עכבר ימני ובחירה באפשרות rename או שינוי שם).

3. כעת נוריד את הקובץ הבא:
www.arcplusmore.co.il/senf.rar

4. נעתיק קובץ זה אל הספרייה שצויינה בסעיף 1.

5. נריץ את התוכנה מחדש.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

שלום רב,

על מנת להוריד את הקבצים יש להקיש מקש ימני בעכבר על הלינק של הקובץ שמופיע בהודעה כלשהי בפורום.

בתפריט שייפתח יש לבחור באפשרות \"שמירת יעד בשם\" או
\"save target as\".

לאחר מכן תפתח חלונית שתאפשר את שמירת הקובץ.

בכל מקרה אנחנו נחליף את הלינקים בפורום כך שיהיו מכוונים להורדה אוטומאטית.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

שלום לכולם,
בשבועות האחרונים נתקלו משתמשי גרסת 2011 בבעיה הבעיה:

לאחר עדכון הגרסה אל build 564 פקודת undo/redo הפסיקה לתפקד כראוי.

לאחר בדיקה מעמיקה בנושא נתברר כי נוצרה תקלה באחד מקבצי המערכת.

ישנן שתי דרכים לתקן עניין זה:
א. להמתין לעדכון מטעם היצרן.

ב. להחליף את הקובץ באופן ידני בעזרת קובץ תקין.

מי שמעוניין להחליף את הקובץ באופן ידני עליו לפעול לפי השלבים הבאים:

1. יש תחילה לגבות את הספרייה
c:\\arc+ edition 2011\\arcuser
זאת ספרייה קטנה של כמה מ\"ג כך שאין בעיה לעשות זאת.

2. להוריד את הקובץ הבא:
www.arcplu...CONFIG.rar

3. להעתיק קובץ זה אל הספרייה המצוינת בסעיף 1 ולדרוס את הקובץ הקיים בה (לכן חשוב מאוד לגבות קודם לכן).

4. להריץ את התוכנה מחדש.

5. התקלה תיפתר, אך ייתכן ויהיה צורך לסדר מחדש את התפריטים.
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il

הלינק שרשום בהודעה הקודמת שגוי.

הנה הלינק הנכון:

www.arcplu...CONFIG.CFG
----------------------
אייל רהב
א.ד.רהב פיתוחים בע"מ - מפיצת +ARC בישראל

טלפון: 076-5401169
פלאפון: 054-5405099
דוא"ל: support@arcplusmore.co.il
