מידות גובה לחלון

zak_s 17.10 (17:48)
היי אני צריך לתת מידות גובה לחלון מתחת לקו המידה .

ראיתי שמשהו נתן פה תשובה אך לא מובנת לי.

עזרה בבקשה :)
הוסף תגובה קישור ישיר

הוספת מידה

gjt 16.09 (20:04)

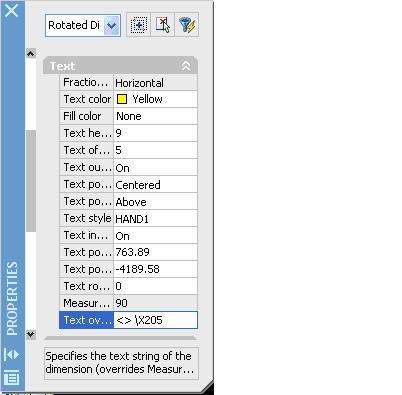

כשאת רוצה להוסיף מתחת לקו מידה מידע כגון גובה פתח דלת או חלון את צריכה לעמוד על אותה מידה (שתהיה מסומנת) ואז ללכת לאיקון PROPERTIS שם ברובריקת TEXT למטה יש לך (ראי תמונה מצורפת)
TEXT OVERRIDE
שם את כותבת לדוגמא בפתח דלת: X205
כאשר אם הפתח הוא 210 או כל מספר אחר תשני בהתאם
לפתח חלון הפקודה היא: (105) X105
(שוב גם פה ערך המספרי משתנה לפי מה שאת רוצה)
בהצלחה
אגב אם יש לך מספר פתחים עם אותם פרמטרים ניתן לסמן כמה קוי מידה יחד ולתת פעם אחת את המידע והוא יתבצע בכולם יחדיו.הוספת מידה
הוסף תגובה

תודה רבה:)

zak_s 17.10 (17:48)
הבנתי!:)
הוסף תגובה

אוטוקאד 2014

מור 3.10 (19:12)
מכירה את זה מגרסאות קודמות...
באוטוקאד 2014 זה לא עובד.....עזרה?
הוסף תגובה

לא עובד

מרינה 25.12 (11:49)

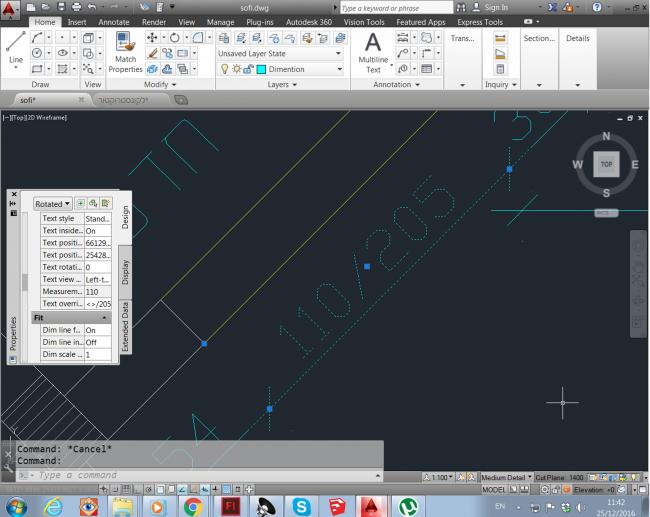

כשאני משתמשת בעצה שלך, הטקסת מופיע מעל קו המידה. מה עושים בשביל שהוא יופיע מתחת? תודהלא עובד
הוסף תגובה

הבעיה זה לא הגרסה

איזבל 17.09 (22:41)
את שרטטת את הקו הנטוי הפוך. שימי לב !
