שאלת יסוד ב 3D - פריסת קונוס

אורח 26.11 (08:42)
ידעתי פעם ושכחתי, איך פורסים קונוס קטום?
תודה מראש
הוסף תגובה

פריסת קונוס קטום

יובל 16.01 (12:46)
אנילא חושב שיש כלי לזה. פריסה של קונוס היא גיזרה של מעגל.
השאלה היא איך הוא קטום. אם הקונוס עומד ישר והקטימה מקבילה לרצפה, אז הגיזרה פשוט לא מגיעה עד לקודקוד המעגל... ברררר...
זה לא מובן ככה בלי ציור.

אתה יכול לצרף סקיצה? יותר קל להסביר כשמבינים איך בדיוק מוצב הקונוס ואיך נראה הקיטום.
הוסף תגובה

פריסת קונוס קטום או בטורקית - תרבוש

אודי 27.11 (09:56)
יצרתי עיגול וממנו קונוס קטום ב Tapered Extrude (השחור בתמונה) הוצאתי את המעטפת של הקונוס באמצעות כלי ה tool 3D Extract. קיבלתי מעטפת שהיא NURBS surface (אדום בתמונה) אבל איני יודע איך פורסים אותה?
או אולי ניתן לגשת לעניין אחרת.
את הפריסה המצורפת חישבתי מתמטית.
תודה מראש
אודיפריסת קונוס קטום או בטורקית - תרבוש
הוסף תגובה

אני לא מכיר דרך אוטומטית לפריסה

יובל 16.01 (12:46)
רק חישובית.

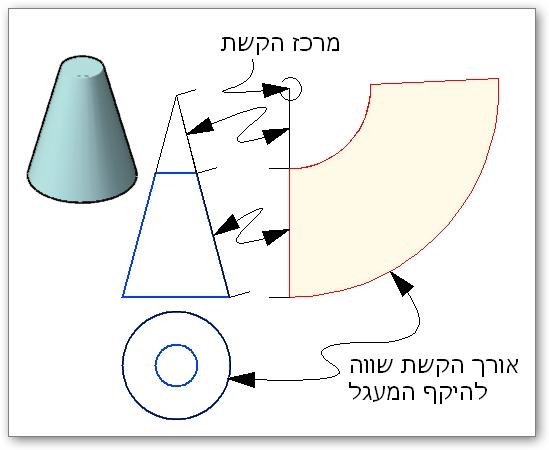

ומה שעשית נראה נכון אבל בתנאי שהזווית היא רק במקרה 90 מעלות. עקרונית פריסה של חרוט היא גיזרה של קשת ולא רבע מעגל. זה יכול לקרות אבל...

הנה הסקיצה שלי. קליק להגדלה.אני לא מכיר דרך אוטומטית לפריסה
הוסף תגובה

תרבוש פרוס

אודי 27.11 (10:49)
הזוית של 90 מעלות היא תוצאה מקרית של המספרים הדרושים
הבסיס הוא כמובן השוואת הקפיה נמגלים והגובה לרדיוס
הרמה להנחתה: דרושה פקודה לפריסת NURBS
זה שקל לו לדבר
