עזרה למתן מידות במבנה אליפסי באוטוקד 2004

אורח 27.10 (16:47)
אני מעוניינת לתת מידות לתוכנית לביצוע שקונטור המבנה אליפסי
אני יודעת על קווים טריגונלים ומעוגלים אבל אלפסים זה בעיה צריכה עזרה דחוף לפרוויקט הגמר שלי תודה
הוסף תגובה קישור ישיר

מידות לאליפסה

אורח 6.07 (11:04)

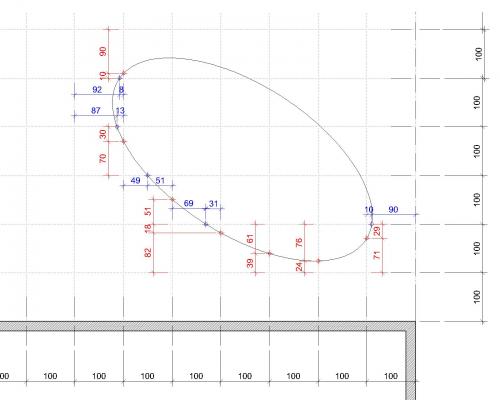

צריך לייצר גריד ביחס למשהו אחר לדוגמא קיר ולתת מידות לנקודות שבהן האליפסה או כל קו עקום שהוא חותכים את הגריד
ככל שהגריד יותר צפוף האליפסה תהיה יותר מדויקתמידות לאליפסה
הוסף תגובה
