פרטי בנין - גג קל - פרט ד - חתך בין קורות עץ

גג קל

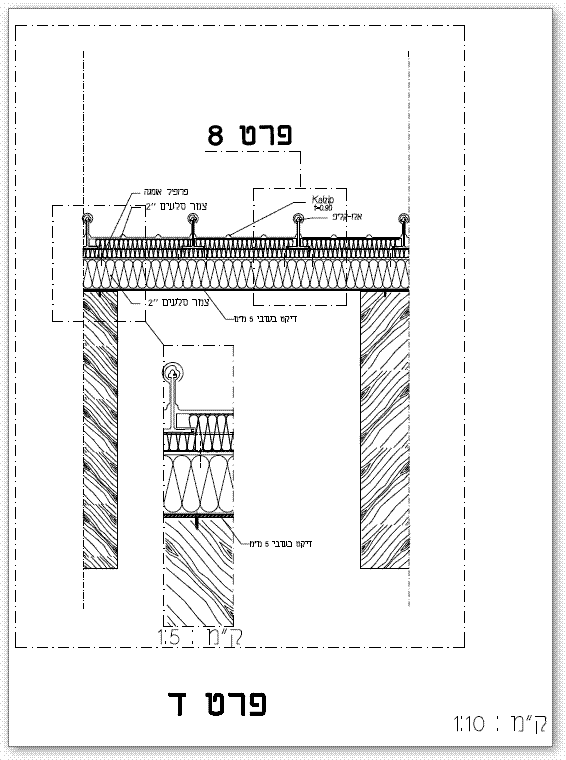

פרט חתך בין קורות העץ הקונסטרוקטיביות. הפרט מראה את הסגירה התחתונה בדיקט, מעלין בידוד צמר סלעים, מעליו הפנלים המבודדים ופרטי הסגירה ביניהם.

למיקום הפרט ראה - www.saf.co.il/noa/det_1044חיבור משטחי גג קל ובידוד תרמי
