פרטי בנין - חלון הזזה עם תריס גלילה - 1

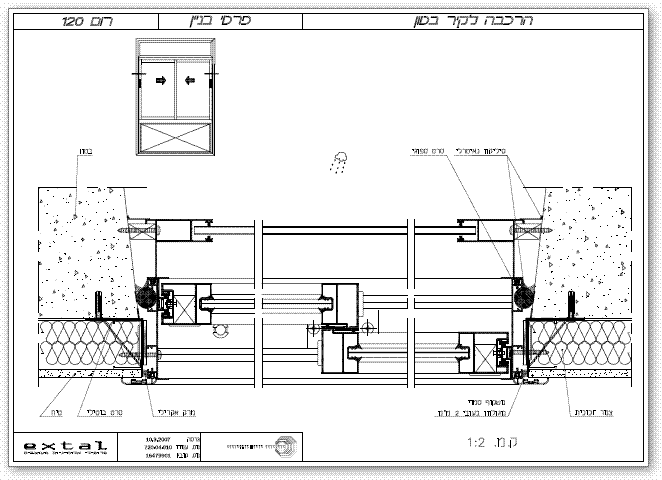

חתך אופקי בחלון הזזה עם תריס גלילה בהתקנה בקיר בטון.

בפרט ניתן לראות את חיפוי הקיר מצידו הפנימי במעטפת גבס עם בידוד תרמי בצמר זכוכית ואת המשקוף הסמוי שתופס את קצה הקיר.

קובץ משותף - 1 מ 4.
דגם רום 120 של אקסטלחלון הזזה - תוכנית חיבור לקיר בטון
