פרטי בנין - קצה גג רעפים ופרט תעלה סמויה

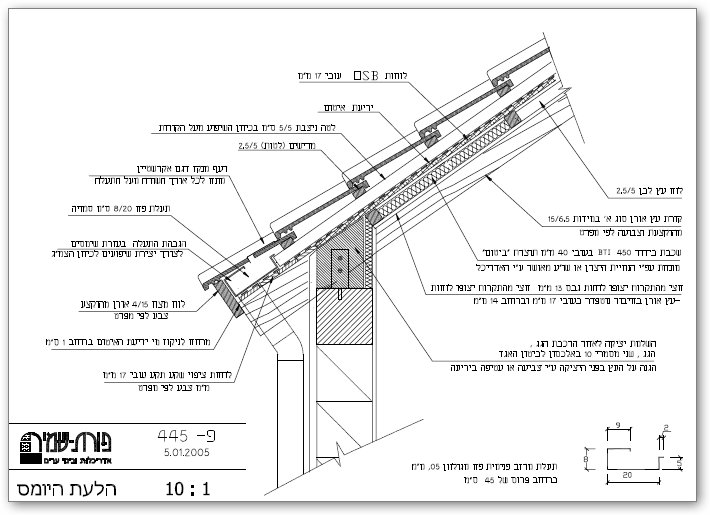

חתך אנכי בקצה גג רעפים על קונסטרוקציה של עץ. אגדים של קורות עץ אורן בולטים אל מתחת לתקרה המשופעת. הפרט כולל את השכבות הבאות (מלמעלה למטה): רעפים, לטות, יריעת איטום, לוח OSB, אגדים וביניהם שכבת בידוד.גג רעפים עם קורות בולטות
