פרטי בנין - חיפוי גג בטון משופע מתמשך ברעפים

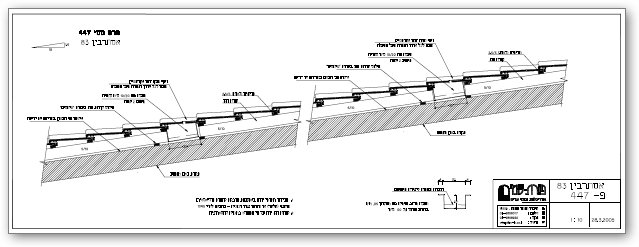

פרט חתך אנכי בגג בטון משופע בשיפוע נמוך. הגג מחופה רעפים אך האיטום האמיתי נעשה על גבי גג הבטון. מאחר ומדובר בגג בעל שטח רב, הוכנסו במספר מקומות תעלות ניקוז מתחת לרעפים הקולטות חלק מהמים דרך רעף מנקז.חיפוי גג בטון באמצעות רעפים
