פרטי בנין - מדרגות טרצו טרומי - רום ושלח נפרדים

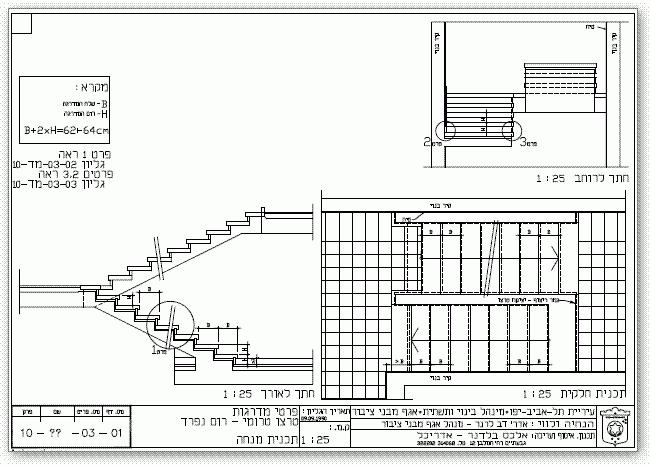

תכנית מנחה לפרטי מדרגות טרצו טרומי. תוכנית, עקרונית למדרגות, חתך אורך ורוחב. הפרט מתיחס למדרגות בהן הרום והשלח של המדרגה יצוקים בנפרד.

הפרט תוכנן על ידי עירית תל אביב ויועד למדרגות במבני ציבור.מדרגות טרצו טרומי - רום ושלח נפרדים
