פרטי בנין - חיבור מחיצות גבס לקירות טיח קיימים

קיר  גבס

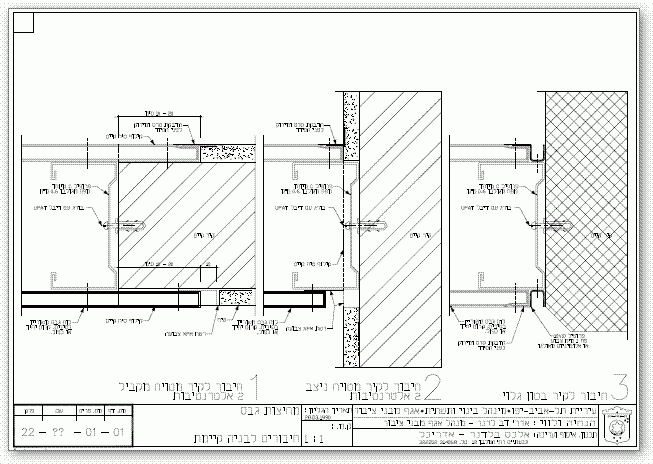

חתכים אופקיים המארים אלטרנטיבות למפגש בין קיר גבס חדש לקיר מטויח קיים.
1. חיבור מחיצת גבס לקיר מטויח מקביל בחיבור נסתר / עם נתק.
2. חיבור מחיצת גבס לקיר מטויח ניצב בחיבור פינה סגור / עם נתק.
3. חיבור לקיר בטון גלוי עם פרופיל ניתוק.חיבור מחיצות גבס לקירות טיח קיימים
