פרטי בנין - איטום תחתית קיר חוץ עשוי לבני זכוכית

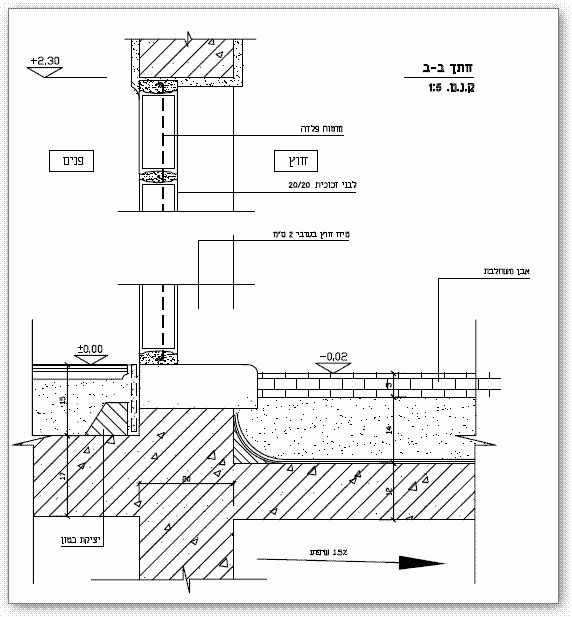

פרט חתך אנכי בקיר חוץ עשוי לבני זכוכית שתחתיתו בגובה הריצפה. בפרט נראה אדן רחב בתחתית הקיר המקבל עליו את לבני הזכוכית. ריצוף הפנים מוגבה מריצוף החוץ. איטום תחתית הקיר נעשה מבחוץ במפלס נמוך יותר הכולל יריעות איטום ורולקה. בין לבני הזכוכית זיון מוטות פלדה. ריצוף החוץ נעשה באבן משתלבת.איטום תחתית קיר חוץ עשוי לבני זכוכית
