פרטי בנין - מעבר שרול צנרת דרך איטום גג

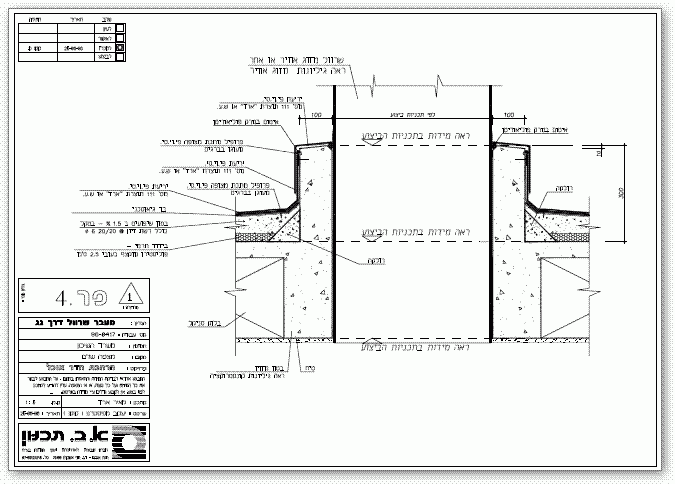

פרט חתך אנכי בגג בטון שטוח במקום בו עובר שרוול להעברת צנרת מיזוג אויר. בפרט נראה גג הבטון, שכבת הבידוד התרמי, רולקה, בטון שיפועים ואיטום ביריעות PVC. יריעת PVC גם עוטפת את הצינור כולו ואת מדרגות הבטון המונעות כניסת מים מהגג.מעבר שרול צנרת דרך איטום גג

לא מצאת? פשוט חפש.

דף זה באדיבות

א.ב. תכנון - אדריכלות יעוץ והנדסה
טלפון: 03-6233777
כתובת: בית קלקא, דרך מנחם בגין 116, תל-אביב 61251
אתר: www.abt.co.il
