פרטי בנין - חלון מרחב מוגן בקיר מחופה אבן

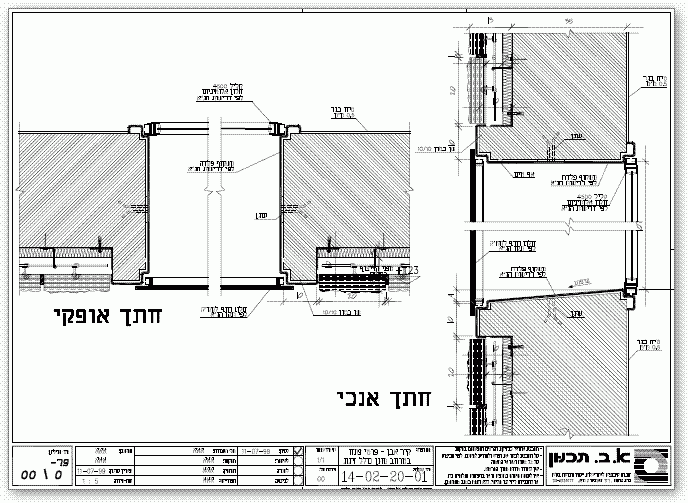

חתך אופקי וחתך אנכי בקיר ממ"ד עשוי בטון ומחופה מצידו החיצוני באבן בתליה.

הפרט מראה את החלון הפנימי, את משקוף הפלדה ואת התריס החיצוני הסוגר, השן בבטון המקבלת את דופן חיפוי הקיר, החיפוי באבן והתליה והבידוד התרמי.

פרטי החלון והמשקוף עצמם על פי דרישות הג"א.חלון מרחב מוגן בקיר מחופה אבן

לא מצאת? פשוט חפש.

דף זה באדיבות

א.ב. תכנון - אדריכלות יעוץ והנדסה
טלפון: 03-6233777
כתובת: בית קלקא, דרך מנחם בגין 116, תל-אביב 61251
אתר: www.abt.co.il
