פרטי בנין - איטום תחתון בפתח לגג מרוצף ללא מדרגה פנימית

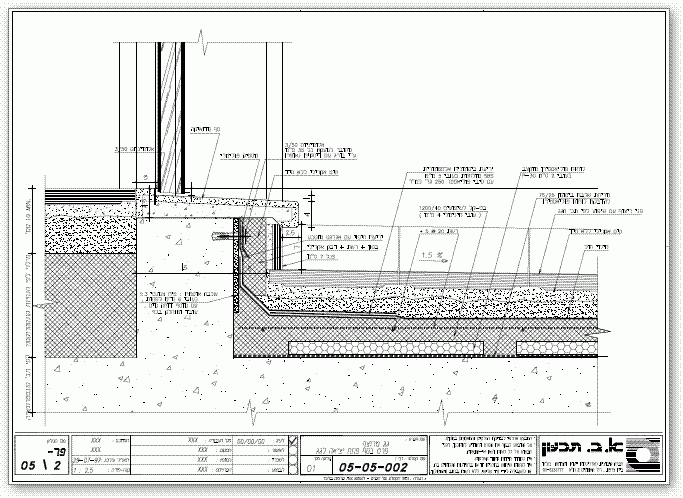

פרט חתך אנכי בפתח יציאה לגג מרוצף בו מיושרת הדלת מצידה הפנימי עם מישור הסף והמדרגה חיצונית בלבד.

הפרט מראה את תחתית הדלת המותקנת מעל סף מוזאיקה, את איטום הגג ובידודו בלוחות פוליסטירן מוקצף ויריעות איטום. תפיסת היריעות נעשית בצורה נסתרת מתחת למדרגת הכניסה. הגג מרוצף כגג הפוך באריחים על גבי טיט מעל לבטון שיפועים עשוי בט-קל.פרט איטום תחתון בפתח לגג מרוצף ללא מדרגה פנימית
