פרטי בנין - קצה גג רעפים בשיפוע 60 אחוז עם תעלה סמויה

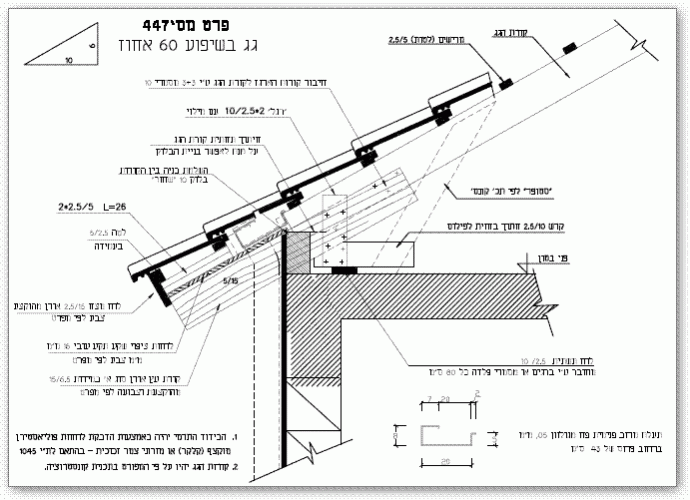

חתך אנכי בקצה גג רעפים בשיפוע של 60 אחוז. בפרט זה הגג בנוי מעל גג בטון שטוח. תעלה סמויה אוספת את המים מהגג ומובילה אותם למרזב חיצוני. תעלת המרזב הנסתרת הפנימית עשויה פח מגלוון.

גמר קצה הגג כגג רעפים בשפיכה חופשית, קורת אורן בולטת מתחת לסגירה בלוחות שקע תקע (נוטפדר). הבידוד התרמי אינו מפורט.קצה גג רעפים בשיפוע 60 אחוז עם תעלה סמויה
