פרטי בנין - קצה גג רעפים עם תעלה סמויה וארגז רוח מבטון

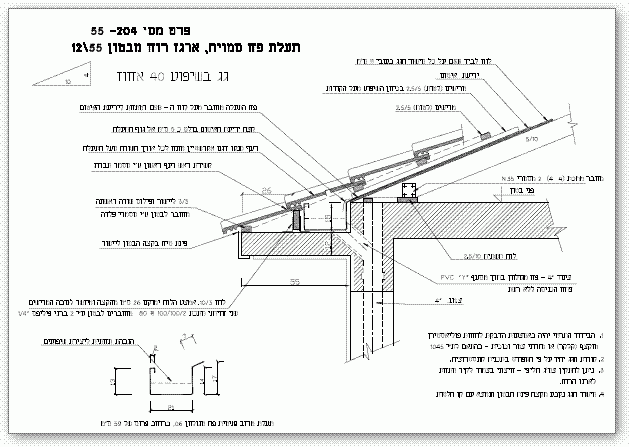

פרט חתך אנכי בקצה גג רעפים בשיפוע של 40 אחוז. הגג מותקן מעל גג בטון שטוח. מעל לאגדים לוח לביד ועליו יריעות איטום, מרישים בשני הכוונים ורעפים.
הרעף השני מקצה הגג הינו רעף מנקז המוליך את המים אל תעלת פח מגלוון נסתרת. ארגז רוח עשוי בטון ומטוייח סוגר את הקצה התחתון. תעלת הניקוז מוליכה את המים אל מרזב סמוי בקיר.קצה גג רעפים עם תעלה סמויה וארגז רוח מבטון
