פרטי בנין - פתח איורור עם כיפה בגג שטוח

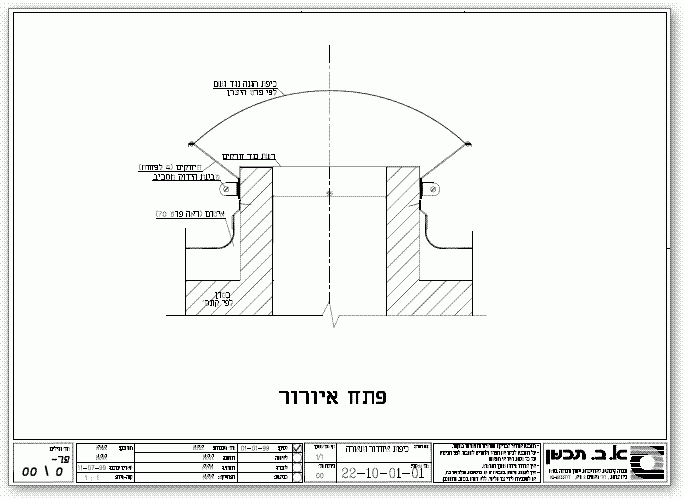

פרט חתך אנכי בגג שטוח עם פתח איורור עגול. הפרט מראה את תפיסת יריעות האיטום אל הבליטה הנדרשת בבטון, את כיפת ההגנה נגד גשם והרשת נגד חרקים.פתח איורור עם כיפה בגג שטוח

לא מצאת? פשוט חפש.

דף זה באדיבות

א.ב. תכנון - אדריכלות יעוץ והנדסה
טלפון: 03-6233777
כתובת: בית קלקא, דרך מנחם בגין 116, תל-אביב 61251
אתר: www.abt.co.il
