פרטי בנין - דלת כנף עץ נגררת אל כיס - חתך אנכי

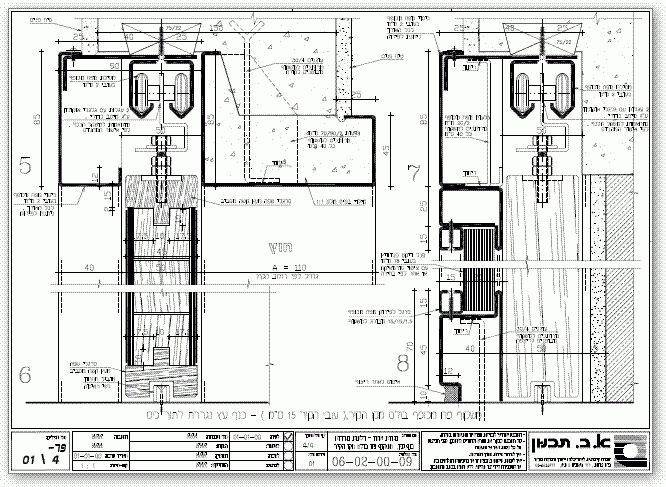

פרטים בחתך אנכי של דלת כנף עץ עם משקוף פח. הדלת נגררת אל כיס בקיר, משקוף הפח בולט מקו הקיר.
הפרט מראה את המסילה העליונה של הדלת ואת הגלגלות.

ראה גם מפתח חתכיםפרט חתך אנכי בדלת הזזה מעץ
