פרטי בנין - מרפסת מחופה דק עץ - סף דלת יציאה

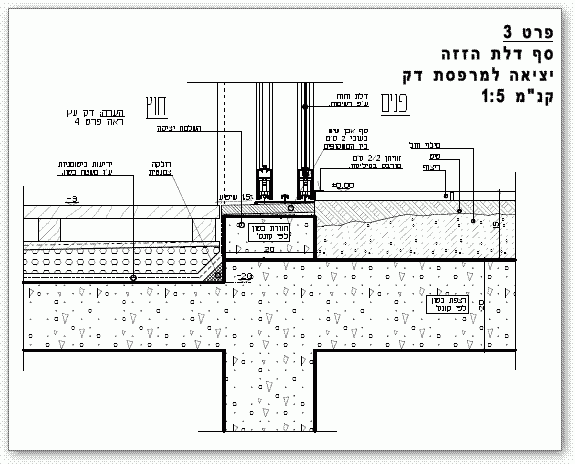

פרט חתך אנכי בסף תחתון של דלת אלומיניום בהזזה היוצאת אל מרפסת מחופה בדק עץ. הפרט מראה את האיטום ביריעות על גבי הבטון, רולקה וסף אבן שיש מתחת למשקוף האלומיניום ואת הריצוף הפנימי.

פרט זה הוא אחד משלושה. ראה גם:
מפגש עם קיר ומעקה
חתך רוחב וקצה חופשי
סף דלת הזזה למרפסת מחופה דק עץ
