פרטי בנין - חיבור גג קל לגמלון קיר פח מוגבה

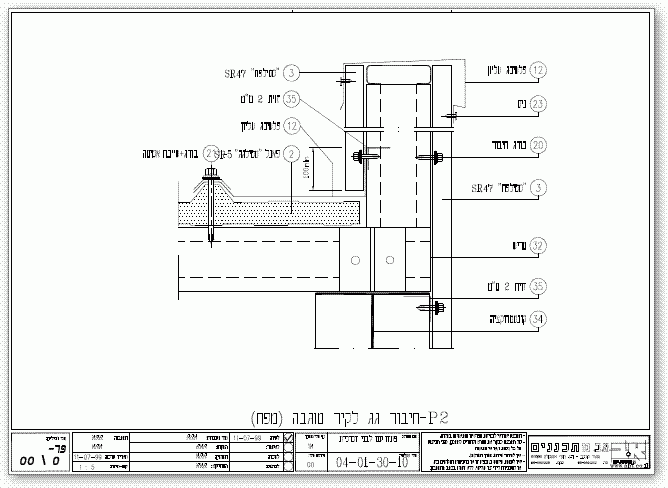

פרט בניה קלה המראה חיבור של גמלון מחופה בפח וגג קל עשוי פנל מבודד. בפרט נראית קונסטרוקצית הפלדה הנושאת את המרישים, חיפוי הפח הסוגר את הקיר מבחוץ, פלשינג היוצר את סגירת הקיר ופלשינג נוסף הסוגר את התפר שבינו לבין הפאנל המבודד המשמש כגג.פרט גמלון וגג בבניה קלה

לא מצאת? פשוט חפש.

דף זה באדיבות

א.ב. תכנון - אדריכלות יעוץ והנדסה
טלפון: 03-6233777
כתובת: בית קלקא, דרך מנחם בגין 116, תל-אביב 61251
אתר: www.abt.co.il
