פרטי בנין - מזחלה גלויה בחיבור גג וקיר בנייה קלה

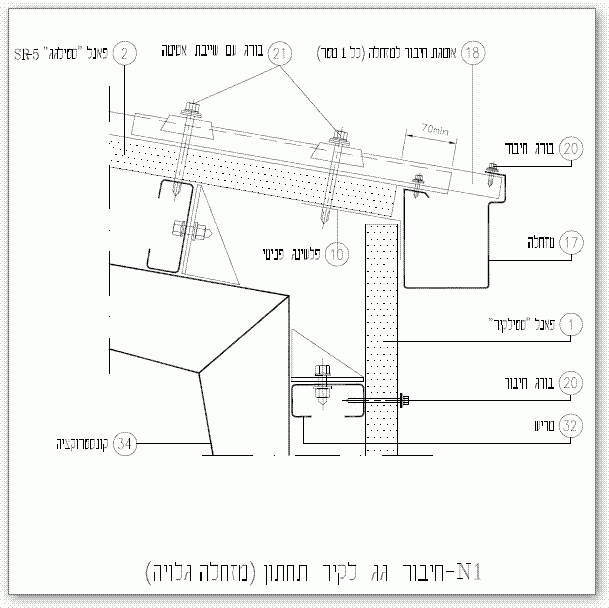

פרט בנייה קלה המראה את נקודת החיבור בין הגג לקיר. בפרט נראית הקונסטרוקציה העשויה פלדה, אליה מחוברים המרישים ואליהם לוחות פנלים מבודדים. מזחלה מפח אוספת את המים מקצה הגג ומובילה אותם אל המרזב. פלשינג פנימי סוגר את הפינה ומונע חדירת מים מעבר למזחלה.פרט חיבור גג קל לקיר פנל מבודד עם מזחלה חיצונית

לא מצאת? פשוט חפש.

דף זה באדיבות

א.ב. תכנון - אדריכלות יעוץ והנדסה
טלפון: 03-6233777
כתובת: בית קלקא, דרך מנחם בגין 116, תל-אביב 61251
אתר: www.abt.co.il
