פרטי בנין - קצה גג קל משופע בשפיכה חופשית

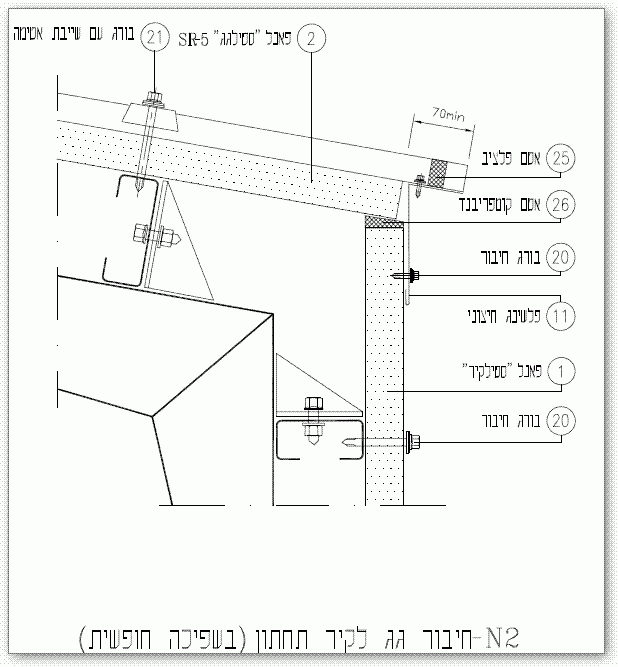

פרט קצה גג קל עשוי פנלים מבודדים בשפיכה חופשית. הפרט מראה את המפגש עם הקיר הבנוי גם הוא פנל מבודד, את המרישים והקונסטרוקציה. פלשינג חיצוני ואטם קומפריבנד סוגרים ואוטמים את נקודת התפר בין הקיר לגג.קצה גג פנל מבודד עם שפיכה חופשית
