פרטי בנין - חיבור גג פח מעוגל לקיר פח ומרזב חיצוני

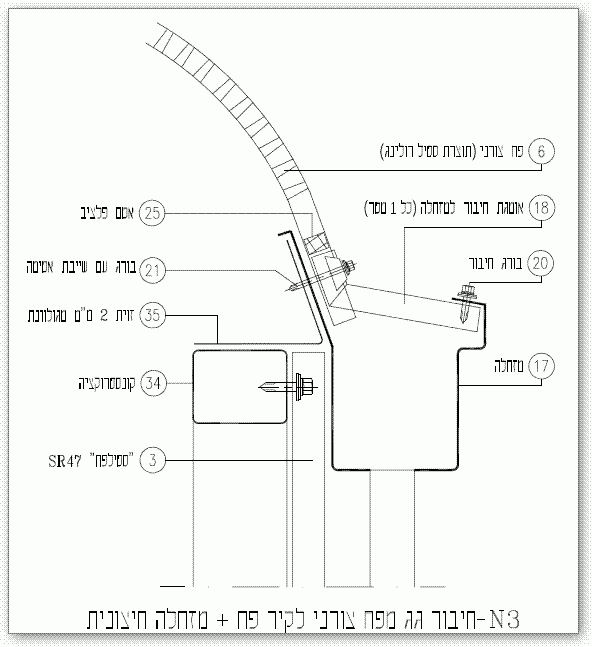

חתך אנכי בנקודת חיבור קצה גג מעוגל עשוי פח צורני מכופף בעיגול אל מזחלה ומרזב חיצוני. הקיר עשוי גם הוא פח ומחובר לקונסטרוקציה הנושאת בברגים.פרט גג מפח צורני אל קיר פח ומזחלה חיצונית

לא מצאת? פשוט חפש.

דף זה באדיבות

א.ב. תכנון - אדריכלות יעוץ והנדסה
טלפון: 03-6233777
כתובת: בית קלקא, דרך מנחם בגין 116, תל-אביב 61251
אתר: www.abt.co.il
