פרטי בנין - חיבור קיר פנל מבודד למריש מעל דופן קורת בטון

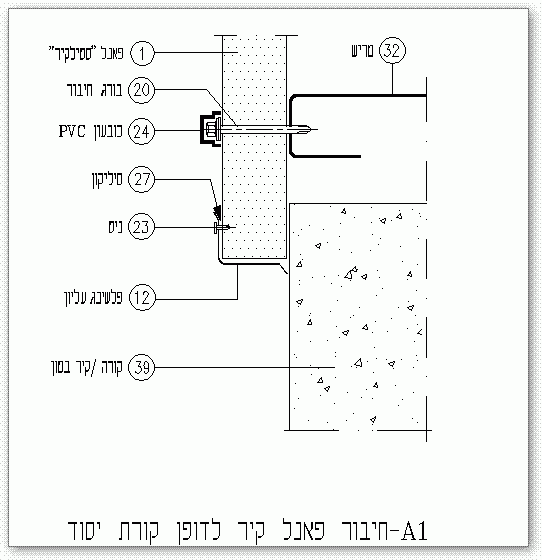

פרט חיבור פנל מבודד אל המרישים התחתונים. הפנל המבודד עובר אל מעבר לקורת היסוד שם מכסה פלשינג על התחתית שלו. חיבור הפנל המבודד אל המריש נעשה בבורג האטום בכובעון PVC.חיבור קיר פנל מבודד לדופן קורת בטון

לא מצאת? פשוט חפש.

דף זה באדיבות

א.ב. תכנון - אדריכלות יעוץ והנדסה
טלפון: 03-6233777
כתובת: בית קלקא, דרך מנחם בגין 116, תל-אביב 61251
אתר: www.abt.co.il
