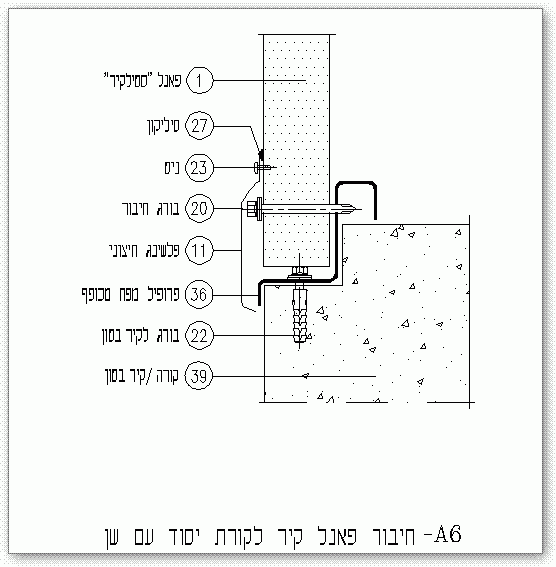

פרטי בנין - חיבור פנל קיר אל שן בקורת היסוד - בורג נסתר

אלטרנטיבה לחיבור פנל מבודד המשמש כקיר אל שן בקורת היסוד. פרופיל מפח מכופף נתפס בבורג נסתר אל קורת היסוד. פלשינג חיצוני עוטף את בורג החיבור התחתון ויורד אל מעבר לקצה השן בקורת הבטון. בעזרת שן זו הקורה מיושרת עם קיר הפנל המבודד.חיבור פנל קיר אל שן בקורת היסוד בבורג נסתר
