פרטי בנין - גיא אופקי בגג קל דו שיפועי גדול עם תעלת פח

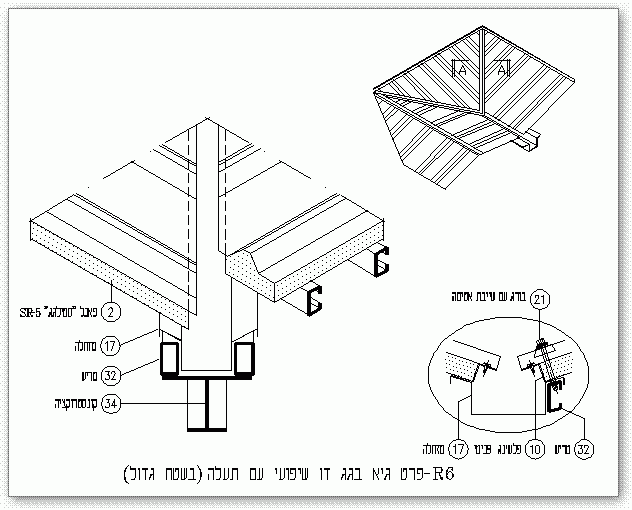

פרט גג דו שיפועי עם תעלה. הגג עשוי פנלים מבודדים והגיא מנקז אל התעלה שטח גדול, כלומר כמות מים גדולה. תעלת הפח מותקנת על קונסטרוקציה מפלדה ומרישים ומשמשת כמזחילה המובילה את המים החוצה, אל פינת הגג. תעלת הפח כמעט אופקית (מלבד שיפוע לזרימת המים) ואינה מכוסה. פלשינג פנימי סוגר את קצות הפנלים המבודדים ומונע גלישת מים מעבר לשפת תעלת הפח.פרט תעלה בגג קל דו שיפועי בשטח גדול
