פרטי בנין - כיפת תאורה בגג פנל מבודד - אקסונומטריה

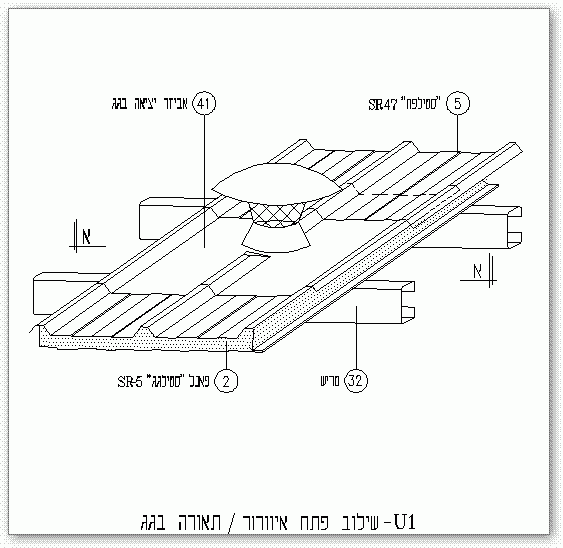

פרט שרטוט אקסונומטרי לשילוב פתח איוורור, כיפת תאורה בגג עשוי פנלים מבודדים. בפרט נראים המרישים אליהם מחוברים הפנלים המבודדים. כיפת התאורה יושבת המרכזו של אלמנט פח מיוחד.

ניתן לראות פרט זה גם בחתך.פרטי כיפת תאורה בגג פנלים מבודדים
