פרטי בנין - שילוב לוח פיברגלס גלי בגג פנלים מבודדים

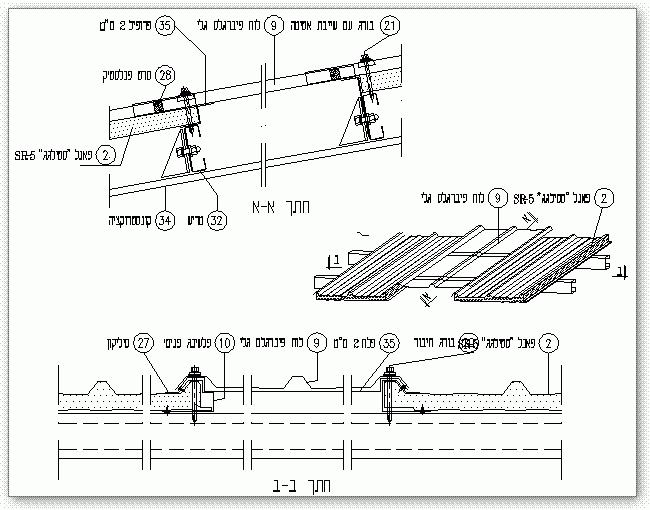

מבט אקסונומטרי ופרטים בחתך לגג עשוי פנלים מבודדים ובו פתח תאורה מחופה בלוח פיברגלס גלי. בפרטים ניתן לראות את המרישים התופסים את הפנל המבודד, את לוח הפיברגלס ואת הפלשונג המונע כניסת מים.שילוב לוח פיברגלס בגג פנלים מבודדים

לא מצאת? פשוט חפש.

דף זה באדיבות

א.ב. תכנון - אדריכלות יעוץ והנדסה
טלפון: 03-6233777
כתובת: בית קלקא, דרך מנחם בגין 116, תל-אביב 61251
אתר: www.abt.co.il
