פרטי בנין - חיבור אופקי פנלים מבודדים אל קורת פלדה

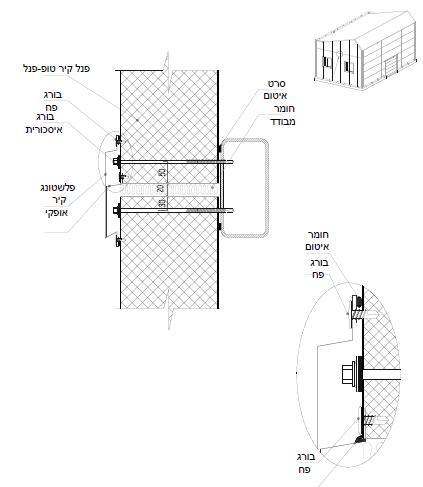

פרט חיבור של קצה עליון ותחתון של פנלים מבודדים אל קורת פלדה. קצות הפנלים אינם ננעלים זה לזה מאחר וזהו הצד הקצר שלהם. הפרט מציג את התפיסה אל קורת הקונסטרוקציה בברגים ואת הסגירה והאיטום בפלשונג כפול למניעת חדירת מים.חיבור פנלים מבודדים אל קורת פלדהדווח על הפרת זכויות יוצרים לקובץ זה
