בטון סדוק או לא סדוק? ההחלטה שמכפילה את עלות העיגון
כשמתכננים עיגון לבטון, אחת ההחלטות הראשונות היא אם להתייחס לבטון כסדוק או כלא סדוק. ההחלטה נראית טכנית ושולית, אבל היא משפיעה על הכל: קוטר העוגן, עומק ההתקנה, מרחקי הקצה ומספר נקודות החיבור. בפועל היא מכפילה את עלות העיגון פי שניים עד ארבעה — ובכל זאת ברוב הפרויקטים היא מתקבלת בלי בדיקה אמיתית, פשוט כי "ככה מקובל".

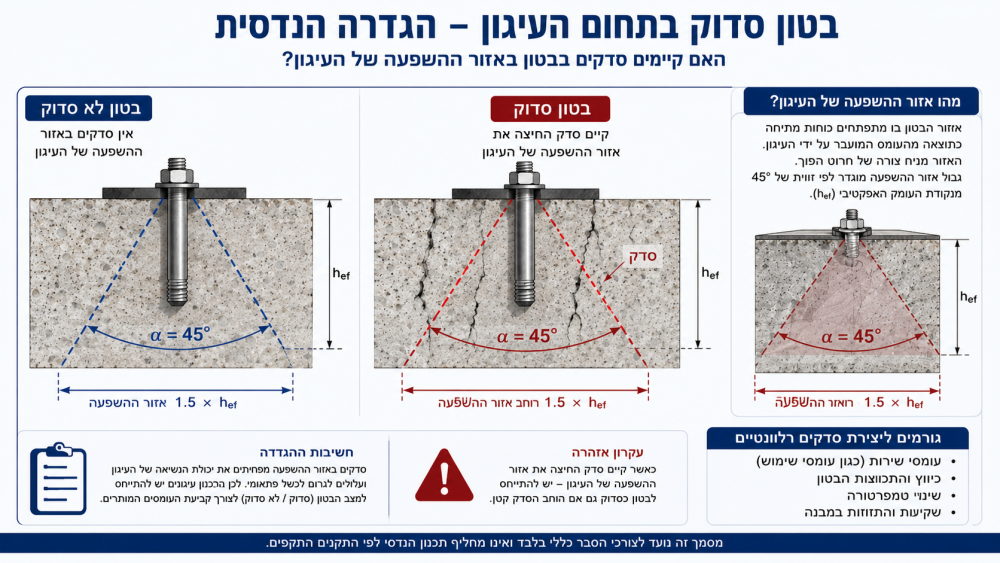

תקן EN 1992-4 קובע שיש להניח בטון סדוק אלא אם הוכח אחרת. ההוכחה דורשת להראות שאזור העיגון נקי ממתיחה לכל עומק ההתקנה — מידע שלרוב אינו בידי מתכנן העיגון, שאיננו מתכנן האלמנט. התוצאה: ברירת המחדל נכנסת לתוקף כמעט תמיד, לא בגלל ממצא על הבטון אלא בגלל מי מבצע את החישוב.
>יש כאן פרט שראוי לתשומת לב. התקן מגדיר את הסדק לפי רוחב של 0.3 מ"מ, ואינו אומר דבר על עומקו. אבל סדק כפיפה אינו חריץ ברוחב אחיד — הוא רחב בפני הבטון ומצטמצם עם העומק עד שהוא נסגר. משמעות הדבר: עוגן שיושב 80 מ"מ בתוך התקרה אינו פוגש סדק של 0.3 מ"מ, אלא כמחצית מכך. ובדיקות האישור של העוגנים במעבדה נעשות דווקא בסדק ברוחב אחיד לכל אורך העיגון — כלומר בתנאי חמור יותר ממה שקיים בשטח.
נקודה שנייה: כמה עומס בכלל דרוש כדי לפתוח סדק כזה? חישוב לפי נוסחת רוחב הסדק שבתקן, עבור תקרה רגילה של 20 ס"מ, מראה שדרוש מאמץ בברזל של כ-348 נ'/ממ"ר — בערך 80% מחוזק הכניעה התכנוני. זה לא מצב של תקרה בשירות רגיל אלא של תקרה שעובדת בקרבת הגבול. בעומסי שירות טיפוסיים מתקבלים סדקים של 0.14 עד 0.23 מ"מ.
המסקנה המעשית אינה לוותר על זהירות. בתכן סייסמי הבטון סדוק בכל מקרה, ובכל ספק אמיתי — סדוק. אבל את הספק צריך לבסס ולא להניח, ולבסס אותו עבור אזור הבטון שהעוגן באמת מערב: מצב המאמצים שם, עומק ההתקנה ביחס לאזור המתיחה, ומספר נקודות החיבור. חשוב לדעת שסוג העוגן — בורג בטון, עוגן כימי או עוגן חץ — משפיע על הסיכוי שהעוגן עצמו ייצור סדק, אך אינו הופך את הבטון ללא סדוק. זו תכונה של האלמנט, לא של המוצר.
דיון מלא בנושא, כולל הטבלאות והחישובים, מופיע במאמר: www.adit.org.il/cracked-concrete/
