פרטי בנין - חלון תאורה עליון ואוורור בגג פנל מבודד

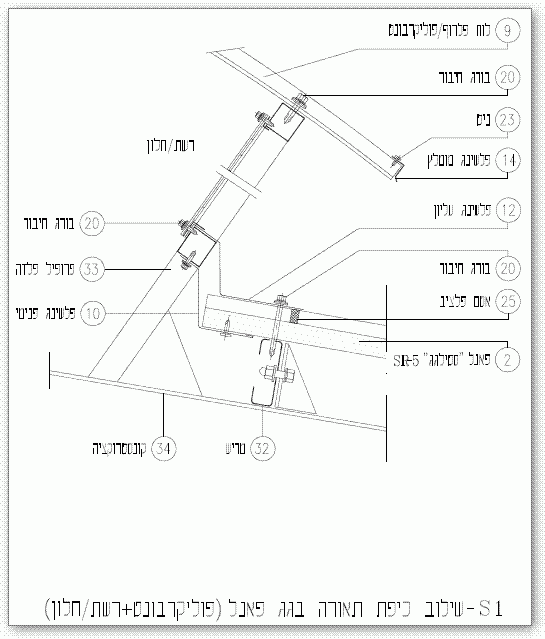

פרט חתך אנכי בצד אחד של סקילייט (חלון תאורה עליון) בגג בבניה קלה. הפרט מראה את לוחות הגג העשוים פנל מבודד ומורכבים על מרישים של פלדה. פרופיל פלדה מרחיק כיפת תאורה עשויה פוליקרבונט ויוצר מקום לחלון אוורור הסגור ברשת. פלשינג פנימי וחיצוני יוצר איטום בתחתית החלון. הבלטת לוח הפוליקרבונט יוצרת אף מים המרחיק את מי הגשם אל מעבר לנקודת החיבור של הקירוי הקל.
פרט חלון תאורה עליון ואוורור בגג פנל מבודד
