הי תראה בפרופורטיס שאין גובה לצינור כל נקודה שאתה מסמן תן לה גובה או מינוס ותראה אותה בfine

הי הניה תבדקי אם מה שהוא נחבא במקרה אז תלחצי על המנורה בסרגל לממטה ואז קליק ימין /unhide element
אופציה שניה תחלצי בעכבר קליק ימין fit to page .
ועוד אופציה תבדקי בתלת מימד אם את רואה אותו ואז תפתחי שני מסכים ותלחצי .על איזה אלמנט ובמסך שני תראי סימן כחול אז תגדילי בעכבר
תעדכני אותי

הבעיה, שאין באפשרותי לבצע אף פעולה לאחר שהקובץ עלה למסך.
הגלגל מסתובב ללא הפסקה ואז, נרשמת הודעה "רוויט אינו מגיב"

הי תצרי קשר לראות מה הבעיה לעזור לך דרך שליטה מרחוק 0504001104

אם הכוונה ברוויט... נכון זה באקסטרג'ן
תכנס ב אחת מחזיתות תלחץ על roof by extrujion.שרטט קוו אלכסוני איך שצריך אז תחזור למבט על ותגרור אותו לכל הגג שצריך ... אחר כך תלחץ על הקירות //attach to top
מורה לרוויט :פאתן
0504001104

פאתן... תודה על התגובה...
האם התכוונת לפקודה ATTACH TOP BASE כמו שעושים בחיבור קירות לגג כללי? כי אם כן - זה לא עובד אצלי.
את נושא ה EXTRUSION הבנתי אבל זה לא מצליח לי.
האם אפשר לשלוח אליך את הקובץ ?
או ניסיון להסבר נוסף?
תודה שוב

הי תצור קשר לעזור לך דרך שליטה מרחוק 0504001104

היי תודה על התגובה....
מתי ניתן לבצע זאת...
אני פנוי בשעות הבוקר...
תודה

הי היום בסיבובות 3
0504001104

הי תשלח הקובץ .....למייל שלי לבדוק [email protected]
נייד 0504001104

הי מקווה שהבנתי טוב השאלה... אם לא מצאת שצריך ...יכול למדל את זה ב extrujion או component in place sweep /void
לעוד בירור נא לצור קשר 0504001104לעזור לך דרך שליטה מרחוק

הכוונה לסרגל הכלים של האפשרויות של אותה הפקודה

הי תלחצי על פעמיים על הקוו האפור מעל האיכונים הסימנים אז תחזור הסרגל

זהו סרגל שמגיב לפקודה בה את נמצאת.
כך למשל אם תלחצי על כפתור הסיבוב, הסרגל הזה יחזור ויופיע לך.
מוזמנת לראות עוד טיפים והדרכות חינם www.revitpros.org

בוודאי כבר בילית המון זמן בחיפוש הבלוקים האלו. הייתי ממליצה לך ליצור או לרכוש ולא לבזבז עוד זמן כי פשוט אין.

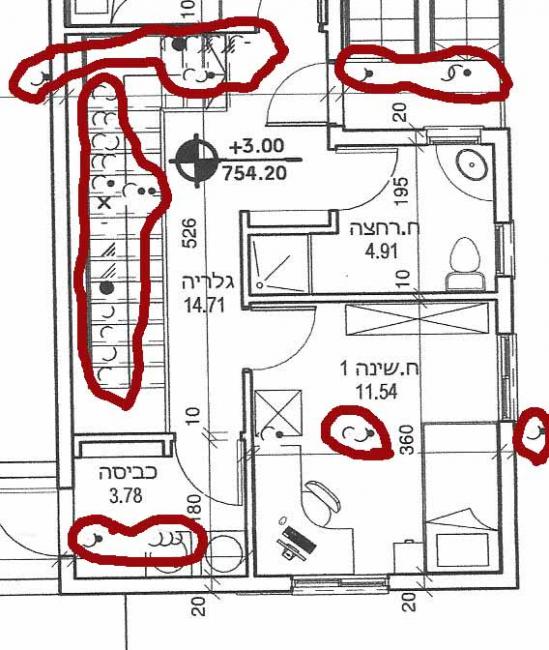

ביצירת בלוקים לחשמל ותאורה שימי לב, מאוד מומלץ למדל את המשפחה התלת מימדית ובנפרד ליצור משפחת סימבול דו מימדית שתופיע לך בתוכניות לפי הסטנדרט שאת רוצה לראות במשרד שלך.
את המשפחה הדו מימדית אפשר לטעון לתוך הקובץ התלת מימדי וכך לקבל את שני האלמנטים בתוך משפחה אחת.
הדרכות נוספות ליצירת תכניות חשמל ותאורה וסט משפחות לרכישה את יכולה לראות כאן:
www.revitpros.org/electricset

נשמע שיש לך בעיה בכרטיס המסך. רוויט דורשת יכולות גבוהות של המחשב ויתכן שתצטרכי לשדרג את הרכיב הזה.
כתבתי לאחרונה פוסט למה כדאי לשים לב ברכישת מחשב לשימוש ברוויט, מוזמנת לעיין.
www.revitp...psforrevit

תודה רבה על המענה שלי.

בלשונית Insert תמצאי את כפתור link revit ומשם תוסיפי את הקובץ, במקום מחלון ניהול הלינקים.
אם את רוצה להתעמק ולהתמקצע בנושא הלינקים, מהדורות, שלביות, חלופות ועוד אפשרויות לניהול הפרויקט,
אני ממליצה לך לצפות בהדרכות כאן:
courses.re...%a7%d7%98/

חשוב למחוק לא רק את המודל עצמו- את זה את יכולה לעשות מתלת מימד,
אלא גם את כל המבטים המיותרים, המשפחות שהכנסת ולא ישמשו אותך הלאה, סגנונות טקסטים, קווים ועוד... את רוצה שהטמפלט יכיל את המכנה המשותף הנמוך ביותר לכל הפרויקטים, אחרת הוא יהיה כבד ומסורבל.
את יכולה גם להשתמש ב-Purge, אבל בזהירות- לא למחוק דברים שתצטרכי אח"כ.
מוזמנת לקבל עוד טיפים אצלנו באתר www.revitpros.org

הי תנסה ללחוץ על analyze ואז בסרגל למעלה תראה סימנים של אזהרה תךחץ על אחד תלוי למה שייך אם זה צינורות או .......ואז תראה תבלה חדשה תסמן בריבוע הרצוי

אם לא הסתדר לך, צור קשר ואסביר 052-8696464 אורלי - בלו ליין שירותי שרטוט אדריכלי

עד 3 גרסאות אחורה, כלומר הגרסה הישנה ביותר שאפשר להוריד כרגע היא 2018.
בהצלחה!
אם תצטרכי עזרה או חיזור ביחידה ספציפית ברוויט מוזמנת לעיין באתר הקורסים שלנו:
courses.revitpros.org

הי עופר שאתה נמצא בחלון שצריך לעבוד בה יש לך בסרגל למעלה × אדום close hidden window...תלחץ שמה ואז תשחרר מכל המסכים

תלחץ פעמיים על הקטן האפור למעלה וזה יחזור אם לא הסתדרת תצור קשר לעזור לך דרך שליטה מרחוק
מורה לרוויט

0504001104

אם אתה משתמש בגרסה ישנה יותר אז צריך לבנות קיר כזה במסה

היי יולי,
בתוך עריכת הטיפוס של הקיר קיימת הגדרה לדריסה גרפית ברמת פירוט גסה (Coarse). יתכן וזה מה שמופיע לך על המסט. תעבירי את המבט לרמת פירוט עדינה יותר ואת אמורה לראות את השכבות בנפרד ולהיות מסוגלת להכיל את הפילטר.
צביעת קירות דרך רמת הפירוט היא גם דרך יעילה לצביעת קירות להגשה, אבל אז את מאבדת את השבכות. לשיקולך. אם תרצי להשתמש בשיטה הזאת כתבתי פוסט בנושא:
www.revitp...colorwalls

המבט שלי על רמת פירוט גבוה ,
זה כל השאלה שלי למה לא עובד לי רק על שכבת הבטון???
אלא על הכל??
הפילטר במקום להתייחס רק לשכבת הבטון ואותו לצבוע בכחול
הוא מראה שהקיר מחולק- לפי רמת הפירוט הגבוה אבל צובע את כולו, בכחול במקום רק את הבטון
מה עושים??? מי יודע??

של הפילטר שהגדרת ושל הקיר ואנסה להבין יחד איתך.
לקבלת תשובה מהירה יותר את מוזמנת להצטרף לקבוצת השאלות בפייסבוק:
www.facebo.../RevitPros

לעבודה מהבית בקלדנות דרושים דרושות עובדים לעבודה בשעות הפנאי מהבית בהקלדת נתונים, לפניות שלחו לנו וואצפ 054-5699972 עופרי

הי יולי תעשי חתך אז creat parts//in proporties //show material תפעילי י הריבוע )v(ואז תעשי כל פעם האטש בצבע מסויים לבירורים אם יש צורך
0504001104
מורה לרוויט

הפילטר מוגדר שרק שכבת הבטון תהיה כחולה, עם הפעלת הפילטר כל הרצפה יוצאת כחולה ולא רק שכבת הבטון

לכן הוא צובע את הרצפה כולה ברגע שהוא מזהה כי היא מכילה בטון.
את צריכה ליצור פילטר חדש שחל לפי חומר ולא לפי רכיב.
בהצלחה!
www.revitpros.org

אבל אין לי פילטר של חומר, אפשר ליצור חדש? איך יוצרים חדש?

אבל תוכלי להגיע ליצירה שלהם דרך לשונית View וכפתור Filter.
מחלון הפילטר תצטרכי להגדיר על מה את מכילה אותו.
את מוזמנת להתייעץ איתי ישירות אם תרצי שיעור פרטי, או באמצעות המערכת באתר (אני רואה את השאלות שם מיד בניגוד לפה.). בהצלחה!
www.revitp...vatelesson

אם תשתול את הפריט כ-nested בתוך קובץ משפחה, הוא לא אמור להופיע ברשימה. לא ברור איפה אתה מארח, באיזו קטגוריה? אם תיתן עוד פרטים אשמח לעזור הלאה.
www.revitpros.org

הי תנסי ללחוץ על הדלת edit family /modle line תחליפי המודל ליין יכול להיות שהוא מפריע.
.אופציה 2 edit type תראי ההגדרות של המסגרת בפנים תפעילי שם
מורה לרוויט

הפונטים שבמפת המדידה ככל הנראה מבוססים על וקטורים (כמו באוטוקד ודומיו), בעוד שהפונטים ברוויט הם TTF (הפונטים הרגילים שבמחשב).
על מנת שתוכלי לראות את הטקסט של מפת המדידה כמו שצריך ברוויט, צריך לבצע המרה של הפונטים ל-TTF בתוך התוכנה שבה את רואה את הטקסט כמו שצריך (אוטוקד?).

לצערנו הבעיה שאת מתארת היא מאוד שכיחה.. יש דרך להדפיס את קובץ האוטוקד כ-DXB ולשתול אותו מחדש לפני הייבוא לרוויט. זה בעצם מפוצץ את הטקסטים לקווים וככה הוא לא משתבש בשתילה ברוויט. בגלל שהשיטה הזאת משטחת את כל הקובץ, אני ממליצה להפריד את הטקסטים לקובץ נפרד ולעשות את זה רק עליו. בסוף תייבאי את מפת המדידה ללא הטקסט, ואת הטקסטים בלבד, בקובץ מפוצץ.
הכנתי סרטון הדרכה בנושא, מוזמנת לעיין כאן:
www.youtub...lasMi_Ew5c

הי דורית תפתחי view//plan region ואז תלחצי על המדרגות ואז יופיע לך בסרגל למעלה view range ואז תבדקי הגובה ספיציפי שאת רוצה.. ואז את שוב תראי כל המערכות והמדרגות ביחד
מורה לרוויט 0504001104

הבעיה היא שבתוכנית תקרה אנחנו מסתכלים כלפי מעלה וז כל מה שאני עושה ב plan region
לא עזר לי

בתקרה את תעשי להפך הטופ יהיה 0.00 view range
//dept
יהיה הגובה המסויים של המדרגות או הקומה .

באסה לא עזר לי

הי ברור שיש פתרון תלחצי על העמודים.ביחד עם join geometry ואז חיתוך לך פתח הדלת
