מתלבט בין רוויט לארכיקאד.

תמיר טל 14.08 (12:57)
אשמח לקבל יתרונות שיש לארכיקאד על פני רוויט...
דבר נוסף- האם יש כאן אדריכלים שמצליחים לעבוד עם ארכיקאד מההתחלה ועד הסוף (גרמושקא, תוכניות עבודה...) ללא עזרה בתוכנות נוספות?
הוסף תגובה קישור ישיר

בטח ארכיקאד

שחר ארנון 14.08 (16:26)
אני אדריכל משתמש בארץ בתוכנה מסקיצה ראשונית עד סוף תוכניות עבודה כולל גרמושקה/היתר והכל בקובץ אחד ישירות מהמודל.
ארכיקאד עובד!
הוסף תגובה

מאיפה אתה בארץ?

תמיר טל 14.08 (16:28)
אשמח לשוחח איתך בפרטי- 050-9004406
הוסף תגובה

תתקשר בשמחה 0549256701...

שחר 14.08 (19:40)
תתקשר בשמחה
0549256701
הוסף תגובה

אצור קשר מחר, נשתמע...

אופיר אתגר 14.08 (22:02)
אצור קשר מחר, נשתמע
הוסף תגובה

השוואה בין תוכנות

אופיר אתגר 14.08 (16:42)
אני יזם קבלן ואדריכל, התוכנה שאני מעדיף, וזאת לאחר שלמדתי ועבדתי על מספר תוכנות, הינה ארכיקאד. במידה ויודעים להפיק ממנה את המיטב, היא חולשת על כל הפונקציות מהתכנון עד לביצוע עם אפשרות להתחבר לגנט העבודה. בקרוב יכנס עניין הברזל וזה יקל יותר על חישובי הכמויות גם בנושא הקונסטרוקציה. כמובן שיש את אפליקציית bimx מבית ארכיקאד, שזה תוסף מעולה להדגמות והבהרות מידע בין התכנון לביצוע. האדריכלים והיועצים היום נמדדים גם ברמתם כאן. השאלה הראשונה שלי לכל יועץ היא בנוגע לשיטת התכנון ואילו קבצים הוא מפיק. תם עידן הדו מימד.
הוסף תגובה

הצטרפות לקבוצת WhatsApp של אתר saf

מערכת אתר Saf 19.07 (12:35)
מעתה תוכלו להצטרף בקלות ונוחות לקבוצות של אתר saf בוואטסאפ, הקבוצות מחולקות לתחומים החמים ביותר בקרב גולשי האתר.

להלן הקבוצות:
התייעצות ובקשות סימבולים, בלוקים ופרטי בניין
התייעצות ועזרה בתוכנות:
סקצ'אפ, רוויט, אוטוקאד, ארק+, ארכיקאד, ווקטורוורקס, דאטקאד, לומיון ופוטושופ

מפגש בעלי מקצוע וספקים - יצירת שת"פים והצעות מחיר

להצטרפות:
www.saf.co.il/saf-WhatsApp?fo
הוסף תגובה קישור ישיר

Archicad 22 זמינה להורדה באתר החברה!

צור 17.06 (02:07)
הוסף תגובה קישור ישיר

הורדת ארכיקאד 22

דני 17.06 (09:02)
אכן, זמינה באתר הבינלאומי. אצלנו תתחיל להימכר מ אמצע יולי.
גרסאות ראשונות לבדיקה יצאו כבר ביוני אבל כנוהג אנו מעכבים מעט את ההפצה ליתר בטחון
מבחינת עומס על שרתי ההורדות וכדומה.
פרסום יהיה באתר ארכיקאד ישראל
www.archicad.co.il
הוסף תגובה

חלון של ממ''ד

Julia German 28.05 (09:48)
שלום חברים
איפה אפשר למצוא חלון ממ'ד בשביל archicadחלון של ממ\'\'ד
הוסף תגובה קישור ישיר

חלון ממד

דני 28.05 (10:09)
הי
לארכיקאד 21, ללקוחות החברה, סופקה ספריית ממ"ד הכוללת דלתות, חלונות וצינורות אוויר,
מוזמנת ליצור קשר
[email protected]
הוסף תגובה

החלון ממ"ד מהסיפרייה לא טוב

אוריון 6.08 (13:43)
הי החלון ממ"ד שסופק ללקוחות ארכיקאד איננו מספק לצרכינו הוא לא נראה בתכנית ובחתך כמו חלון ממ"ד תקני. האם יש למישהו יש מענה בנושא?
תודה
הוסף תגובה

איך ליבא קובץ ארכיקאד לרוויט

נחמן דוד פירר 24.04 (23:45)
איך ניתן לטעון קובץ פמלי של ארכיקאד ברוויט או איך ניתן להמיר קובץ lcf ל rfa
הוסף תגובה קישור ישיר

המרה בין ארכיקאד לרוויט

דני 25.04 (07:44)
שלום דוד
עד לפני שנה שיטת ההמרה היתה יצוא ויבוא קובץ IFC בין התוכנות וזה עובד מצוין. בשנה האחרונה
המפיץ האמריקאי של ארכיקאד פיתח פלג-אין להמרת הקבצים הגנריים pln-rvt-pln וזה כלול בגרסה הנוכחית Archicad 21.
ניתן גם ליצא אלמנט או אובייקט לסיפריית rfa.
אם אתה משתמש בארכיקאד 21, בצע עדכון update בתפריט help.
לאחר מכן בתפריט File-interoperability יופיע לך הפלג-אין החדש.
להמשך עזרה צור קשר עם התמיכה [email protected]
הוסף תגובה

עזרה חישוב שטחים לרישוי הזמין

אוריון שפיר 4.04 (13:55)
שלום רב,
ברצוני לדעת באיזו דרך/כלי/פורמט ניתן לבצע חישוב שטחים בת"א בארכיקאד 21 בשביל הרישוי הזמין הארצי.
אשמח לקבל עזרה
הוסף תגובה קישור ישיר

רישוי זמין

דני 4.04 (17:01)
שלום אוריון. ללקוחות ארכיקאד 21 ומעלה מסופק קובץ טמפלט ישראלי המכיל אזור ב view map שמוכן לשמירה לרישוי זמין, אפשר ישירות ל dwf או dwg.
כמו כן נמצאות בטמפלט כל השכבות וסימוני השטחים לפי ייעוד ע"פ הגדרות רישוי זמין
נותר בעצם לסמן שם פוליגון הקפי ולשמור עם מבט הקומה
אם אתה משתמש כבר בתוכנה אתה מוזמן לקבל הסבר מפורט, שלח מייל דרך אתר ארכיקאד ישראל עם פרטים
חג שמח
הוסף תגובה

הגדרות-ארכיקאד 20

איתמר 19.03 (17:52)
שלום
איפה אפשר להגדיר את הגודל של החץ של מיקום העכבר ?
האם ניתן להגדיר שברגע שמסמנים קיר/קו... זה מראה את האמצע שלו כפי שזה ניתן בארכיקאד 15 ?
תודה מראש

איתמר
הוסף תגובה קישור ישיר

תשובה לאיתמר

דני 20.03 (09:51)
לגבי נראות מרכז הקיר, כשבוחרים בקיר, ניתן לראות את קו השרטוט ה reference line
של האלמנט (הקיר במקרה זה)
אם בזמן השרטוט השתמשת בקו מרכזי, פנימי או חיצוני, תראה את הקו הכחול העבה בהתאם ובנוסף בסרגל ההגדרות.
ניתן לאחר הבחירה לשנות את קו השרטוט, דבר שיזיז את הקיר בכיוון העובי בהתאם.

לגבי העכבר כנס לתפריט options>work enviroment
הוסף תגובה

ייצוא קובץ DWF מארכיקאד - עוביי קווים אינם יוצאים

הדס 7.03 (17:40)
שלום,

אני מייצאת קובץ DWF להגשה להיתר מתוך הארכיקאד. אבל הקובץ יוצא ללא עוביי קו. האם מישהו נתקל
בבעיה ויודע אולי זה משהו בהגדרות ייצוא של קבצים מסוג DWF ?
אם אני מייצאת PDF הקובץ יוצא עם עוביי קו ואין בעיה .

אשמח לתגובות בעניין
תודה רבה,

הדס
הוסף תגובה קישור ישיר

שמירה ל DWF

דני 8.03 (17:54)
הי
למרות שכבר מצאתם את התשובה, מעלה פה לטובת אחרים שמעוניינים..
DWF מיוצר מהמראה המתקבל במסך, כדי שהקווים יראו בו כפי שהגדרתם להדפסה,
יש להפעיל את TRUE LINE WEIGHTשמירה ל DWF
הוסף תגובה

model view ורמת פירוט

מיכל 15.02 (12:15)
שלום לכולם, אודה לעזרה בשאלה הבאה:
אני עובדת במקביל על הגשת נספח בינוי לבניין והגשה מפורטת של אותו הבניין (באותו הקובץ). בהגשה המפורטת (זהו בניין לשימור) אני מעוניינת שיראו בחתכים ובחזיתות את רמת הפירוט של הדלתות והחלונות (כל השפרוצים, המילואות וכו), ובנספח הבינוי אני רוצה שהאובייקטים יפושטו לרמת הקו.
בmodel view מצאתי אך ורק איך לעשות זאת לפתחים בתוכנית, לצורך העניין- כשאני מסמנת שם שרק הפתח עם קווי הקונטור יראו, בחזית ובחתכים קווי הקונטור לא מופיעים כלל..
אודה לעזרה:)
תודה רבה, מיכל.
הוסף תגובה קישור ישיר

הגדרות פירוט תצוגת פתחים

צור משה א 18.02 (04:10)
נראה לי שבהגדרות התצוגה (model view) ניתן להגדיר את רמת הפירוט של הדלתות/החלונות בתכניות (כך שניתן בקלות להגדיר קבוצת הגדרות לתכניות המציגות את הפתחים בקוים פשוטים כגון "draft", וקבוצת הגדרות לתכניות המציגות את הפתחים בפירוט רב - מצ"ב תמונת מסך).
כדי שהגדרות אלה יתאפשרו - יש להגדיר בהגדרות הפרטיות של הדלת עצמה - שהתצוגה תהיה תלויה בהגדרות תצוגת המודל... מצ"ב תמונת מסך (מוקף בצבע)
את חזית הדלתות והחלונות - לא מצאתי דרך להגדיר באופן שיושפע מאופי המבט, מלבד האפשרות (מצויינת בתמונה הנ"ל..) להצגת הידיות או העלמתן, והצגת קוי כיוון הפתיחה.
כל שאר פרטי הדלת - במידה וההגדרה של הדלת עצמה תהיה "מפורטת" - יהיו מפורטים, ובמידה והגדרת הדלת עצמה תהיה "פשוטה" , או "לא לתצוגה ב 3D - בהתאם... ללא קשר להגדרות התצוגה עבור המודל במבט מסויים.

*יש גם האפשרות להגדרת תצוגת הדלת/חלון בקו כללי בלבד - מה שאכן גורר "העלמות" משונה של הדלת/החלון בחזיתות. ונראה לי שגם מסיבה זו - מוטב להשתמש בהגדרות כפי שהבאתי בתמונה המצורפת.
**(וכל הנ"ל - נכון עכ"פ לארכיקאד 19.... יתכן ויש שינוי בגרסאות החדשות...)
בהצלחההגדרות פירוט תצוגת פתחים
הוסף תגובה

model view ורמת פירוט מיכל

מיכל 19.02 (17:33)
תודה רבה על התשובה המושקעת.
אני מבינה אז אין אפשרות לשלוט באמצעות המודל ויו ברמת הפירוט בחזית ובחתך.
זה כלי לתוכנית בלבד.

בכל מקרה תודה שוב
הוסף תגובה

בארכיקאד 21 יש שינוי קטן

צור משה א 21.02 (11:09)
אגב, בארכיקאד 21 - אין אין הבעיה של "העלמות" הפתח בחזיתות כאשר מגדירים בmodel view מצב של הצגת הפתח ללא הדלת עצמה. כך שאם מה שנדרש הוא הצגת המלבן של הפתח , ללא סימון הדלת כלל - זה כן אפשרי...
הוסף תגובה

כן! זה בדיוק מה שנדרש:)

מיכל 21.02 (14:30)
גלה לי את הסוד...
הוסף תגובה

טעות. כנראה לא אפשרי.

צור משה א 21.02 (15:27)
נסיתי שוב...ומסתבר שמשום מה - כאשר מגדירים את התצוגה המינימלית עבור הפתחים בתכניות - הם רק מוצגים לרג בחזיתות - אך נעלמים מיד...
מישהו עם פתרון ? בכל זאת?
הוסף תגובה

עדכון אפשרויות בארכיקאד 22

צור משה א 2.05 (19:06)
כפי הנראה בסרטון - מצורף קישור- שהועלה לפני כשעה - בגרסה 22 יש אפשרות הגדרת רמת פירוט עבור החזיתות...
youtu.be/J0wWdK7iS70
(ממש בסוף הסרטון)
הוסף תגובה

ארכיקאד 22

דני 2.05 (19:17)
ארכיקאד 22 אכן הוכרזה, היא תהיה מדהימה לעיצוב חזיתות וקירות מסך מעוצבים, גרפיסופט המשיכו בכיוון של כלי המדרגות המעולה ויש עוד הפתעות, אבל...נאלץ להמתין להפצה בקיץ.
הוסף תגובה

ISULATE SNAP

אורית 28.12 (17:15)
1. מנסה לבודד שכבה ע"י פקודת ה ISOLATE
לצערי לאחר הבידוד אני רואה את כל השכבות בשכבה בהירה נעולה.
איך ניתן להעלים לגמרי את יתר השכבות?
2. הסמן המרובע הירוק נעלם!!! נראה לי ששמו SNAP
איך מחזירים אותו?
הוסף תגובה קישור ישיר

התכוונת לתוכנת אוטוקאד? (ל"ת)

צור משה א 28.12 (21:18)
הוסף תגובה

יצוא ל-layout

רבקה 20.12 (19:22)
הוספתי שכבה, אליה העברתי קירות בלוקים - ולמרות שבהגדרות (לא נעול, דולק,) היא זהה לשכבת קירות הבטון - אין היא נראית ב-layout .

הגרסה - ארכיקאד 18
הוסף תגובה קישור ישיר

האם הlayout מקושר לview הנכון?

צור משה א 21.12 (10:43)
רבקה שלום,
נסי לבדוק האם ה layout המדובר - מקושר ל מבט (view) הרצוי.
האם יתכן שהשכבה החדשה "דולקת" בקבוצת שכבות של "תכניות חשמל" או "פיתוח" למשל, בעוד שה layout קשור לקומת הקרקע המוגדרת בקבוצת שכבות אחרת?
אפשרות נוספת - לבדוק שכל הגורמים מוגדרים לאותו סטטוס בניה (קיים/להריסה/חדש)
ועוד - לעתים קורה שה layout מוצג (זמנית, כנראה סוג של עיכוב קטן בתהליך העדכון הפנימי של התכנה או משהו כזה) עם ההגדרות של המבט האחרון בו היית לפני שעברת לגליון ההדפסה, ובמקרה כזה, רענון של הגליון, או פתיחת המבט הרלוונטי לרגע - יחזירו התצוגה להגדרות המתאימות...
בהצלחה.
הוסף תגובה

היי משה, תודה. מאחר והייתי ...

רבקה 22.12 (00:35)
היי משה, תודה.
מאחר והייתי קצרה בזמן, עקפתי את הבעייה ע"י העברת כל תכולת השכבה הבעייתית לשכבה אחרת, שאכן כן נראית על ה-PDF.
(העזרה שרציתי היתה בארגון הגדרות ההדפסה: השכבה הבעייתית היא שכבה חדשה שהוספתי בשלב מאוחר בתכנון, וכל כמה שהדלקתי אותה, היא חזרה להיות נראית במודל בלבד וכבויה בlayout).
הוסף תגובה

תודה על התודה

צור משה א 22.12 (01:07)
טוב שהצלחת למצוא פתרון זמני.
מבחינת העבודה הסדירה - אשמח לדעת האם משהו מהצעות הפתרון הנ"ל נותן מענה. ובמידה ולא - למצוא מה כן...
בהצלחה
הוסף תגובה

hatch

Karin Alfasi 6.12 (12:19)

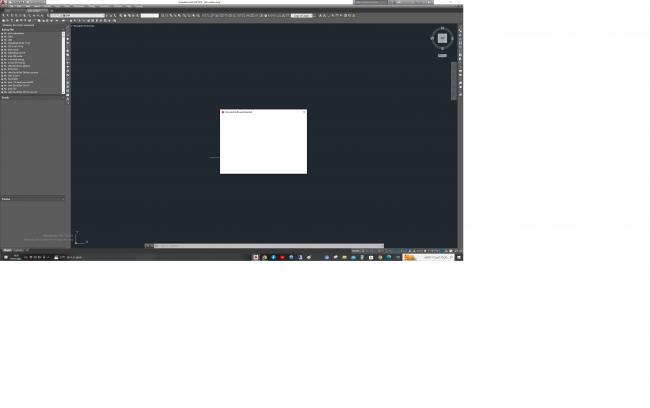

היי. האטצ' אצלי באוטוקאד לא עובד לי ותוקע לי את המחשב...
מה ניתן לעשות והאם יש אפשרות אחרת במקום האטצ'??
הוסף תגובה קישור ישיר

זה פורום של תוכנת ארכיקאד

עומר 10.12 (08:15)
זה פורום של תוכנת ארכיקאד, את צריכה לפנות לפורום אוטוקאד
הוסף תגובה

מנסה להזיז דלתות הסמן אינו מזהה למרות שהשכבות אינן

Mira Mishkit 30.11 (16:28)
נעולות האם יש למישהו הסבר
תודה
הוסף תגובה קישור ישיר

ניסית Tab

צור משה א 30.11 (18:41)
כשהסמן נמצא מעל הדלת, לברור בין הרכיבים בסביבתו - באמצעות מקש ה Tab.
הוסף תגובה

קבצי DRAWBASE

eititan1121 31.10 (08:55)
ברשותי קבצי DRAWBASE שהייתי מעונין להמיר לDWG...אשמח מאוד אם למי שיש את התכנה יוכל לעזור לי לבצע את ההמרה.
הוסף תגובה קישור ישיר

דרוש/ה הנדסאי/ת ארכיקאד

מומא אדריכלות 15.10 (10:10)
למשרדנו תכנון למגורים מסחר ומשרדים
הוסף תגובה קישור ישיר

RENDERING בשלוש קומות

Maayan Mayer 12.10 (11:23)
שלום,

אני מנסה לעשות RENDERING לתוכנית של שלוש קומות, אני לא מצליחה.
הלכתי ל VIEW-ELEMENTS IN 3D VIEW-FILTER AND CUT ELEMENTS IN 3D
זה לא עובד, המצלמה עדיין מראה לי את הקומה הראשונה.
רציתי לדעת אם יש עוד דרך
תודה,
הוסף תגובה קישור ישיר

האם הגדרת מחדש את המבט?

צור משה א 12.10 (21:46)
כלומר - האם הגדרת את המבט התלת מימדי באופן כזה שהגדרות החיתוך החדשות תהינה הגדרות התצוגה שלו?
הוסף תגובה

מחשב נתקע כשעושה רנדרינג

מעיין 8.10 (22:16)
שלום שוב
כבר כמה ימים שהמחשב נתקע לי באמצע תהליך רנדרינג
ועל מנת לעבוד שוב אני נאלצת לאתחל אותו שוב כל פעם....
האם קרה לכם? איך פותרים?
תודה
מעיין
הוסף תגובה קישור ישיר

מה מצב הזיכרון של המחשב?

צור משה א 9.10 (08:50)
ניתן לראות חיווי של "זכרון" פנוי לעבודה - בפינה השמאלית התחתונה במסך ה archicad.
אם לא נשאר די מקום פנוי על הדיסק הקשיח של המחשב - הדבר יקשה על הפעלת תכונות "כבדות" בתוכנה.
הוסף תגובה

כשאני מסמנת את ה RADIOSITY MAP...

Maayan Mayer 9.10 (12:38)
כשאני מסמנת את ה RADIOSITY MAPS, זה נתקע. זה מסומן על 100
הוסף תגובה

חיווי מצב זיכרון פנוי - בפינה הימינית למטה.

צור משה א 9.10 (08:52)
)תיקון טעות מההודעה הקודמת(
הוסף תגובה

אני לא כל כך מבינה כמה זכרון נ...

Maayan Mayer 9.10 (12:54)
אני לא כל כך מבינה כמה זכרון נשאר. רשום C:740 GB 1.94 GB

בזכרון של המחשב, בכונן C רשום 744 GB FREE OF 888 GB
הוסף תגובה

אז יש המון זיכרון פנוי.

צור משה א 9.10 (13:25)
אז לא זאת הבעיה.
הוסף תגובה

RADIOSITY MAPS

Maayan Mayer 9.10 (18:19)
אני חושבת שהבעיה היא כשאני מסמנת את ה RADIOSITY MAPS, זה נתקע. זה מסומן על 100
הפקודה הזאת אמורה להיות יותר מהירה לא? השאלה אם יש משהו לעשות או שפשוט לא לסמן אותה...
הוסף תגובה

האפשרות של RADIOSITY MAPS דורשת יותר זיכרון עבודה

צור משה א 9.10 (19:05)
יתכן שזו הבעיה.
(כלומר - אמנם זו אפשרות שעשויה להיות מהירה יותר, אך דורשת יותר זכרון עבודה...)

האם ניסית ללא אפשרות זו?
והאם לא מצאת מענה מספק בעבודה עם ברירות המחדל של הרינדור ללא כניסה ל detailed setting ?

מצ"ב קישור להנחיות באתר של Graphisoft

helpcenter...sity_maps/
הוסף תגובה

מחשב נתקע

דני 9.10 (21:13)
סיוון שלום, דבר ראשון שצריך לוודא הוא דרישות מערכת ובמיוחד כרטיס גרפי. לא כל הכרטיסים תומכים במנועי הרינדור השונים, כנסי לאתר ארכיקאד ישראל, דף תמיכה ושרות, יש שם קישור לדף דרישות מערכת מומלצות
בהצלחה
הוסף תגובה

סליחה, מעיין...לא סיוון (ל"ת)

דני 9.10 (21:16)
הוסף תגובה

תודה רבה על העזרה!!!!! ביט...

מעיין 9.10 (22:34)
תודה רבה על העזרה!!!!!
ביטלתי את הפקודה, לוקח יותר זמן, אבל לא נורא..
הוסף תגובה

ידיות בכלים הסנטרים חסרים

מעיין 2.10 (23:03)
שלום,
אני בשלבי סיום של פרויקט הגמר שלי, ואני צריכה להראות את הפרויקט ב 3D. הכל היה בסדר ופתאום כל הידיות והברזים נעלמו מה3D. וזה נעלם בכל הרהיטים. הנראה לחצתי על כפתור מסוים, אבל אני לא מצליחה להבין איזה.
אשמח לעזרה!!
תודה ושנה טובה
מעיין
הוסף תגובה קישור ישיר

נסי את Model view options

צור משה א 3.10 (08:42)
בהגדרות התצוגה, כפי שניתן לראות בתצלומי המסך המצורפים, ניתן להגדיר אילו רכיבים יוצגו ואילו לא, גם דרך "Model view options".
בהצלחה!נסי את Model view options
הוסף תגובה

model view

דני 3.10 (08:57)
הי, אם הבעיה נוצרה מלחיצה שגויה על הסטים...ראי תמונה עליונה
באופן כללי, להגדרת ניראות של אלמנטי ספריה שונים בהתאם לרמת הפרוט הרצויה באותו מודל משתמשים ב MODEL VIEW ויוצרים סטים מותאמים אישית - ראי תמונה תחתונה
בהצלחה בפרויקט!model view
הוסף תגובה

המשך - הגדרות התצוגה

צור משה א 3.10 (08:58)
מצורף תיאור בסיסי של מיקום ההגדות המסויימות לתצוגת ברזים/ידיות, בתוך מערכת הגדרות התצוגה.
-----
ניתן לסדר במערכת זו גם את תצוגת צבעי החתכים, ופירוט "אזור ההפעלה" של רכיבים שונים, ועוד...

בהצלחה.המשך - הגדרות התצוגה
הוסף תגובה

תודה רבה שוב!!!! (ל"ת)

מעיין 3.10 (20:06)
הוסף תגובה

נתן מידות חוץ

ליה 30.08 (17:12)
אם יש אפשרות לתת מידות אוטומטי לפתחים. מתכוונת לUK וOK
הוסף תגובה קישור ישיר

תג החלון

צור משה א 30.08 (17:41)
דרך אפשרית למתן מידות uk לחלון - באמצעות "תג" החלון - ולהגדיר לו מיקום מתאים והפירוט הרצוי.
הוסף תגובה

סרטון הנחיה אודות "stamp"

צור משה א 30.08 (19:59)
youtu.be/wq6RpbrwBBI

בהמשך לתשובה הקודמת...
באופן זה ניתן להגדיר תוית מצומצמת של גובה תחתית וקצה עליון בלבד. ללא כל הפרטים אודות החלון....
הוסף תגובה

תודה

ליה 31.08 (12:02)
תודה
הוסף תגובה

הגדרת תוית לחלון (ל"ת)

צור משה א 31.08 (12:39)
הגדרת תוית לחלון (ל"ת)
הוסף תגובה

אפשרות פשוטה נוספת

צור משה א 31.08 (12:47)
יש אפשרות פשוטה להצגת גובה החלון (גובה הפתח) עצמו,
אך ללא פירוט מפלס תחתית החלון, ומפלס קצה עליון.
כמתואר בתמונה המצ"ב.
אפשרות זו - שמינה כמובן גם ב"מתן מידות אוטומטי" (זה שנותנים בבת אחת לכל המבנה)
* ואם אפשרות זו עדיין לא מוכרת לכם - הרי שכדאי מאוד להכיר אותה.אפשרות פשוטה נוספת
הוסף תגובה

3D

Maayan Mayer 30.08 (00:14)
שלום,

יש לי שרטוט של בית - 3 קומות. אני רוצה לשמור תמונה ב 3D , ופתאום הקומה נעלמה לי. ז"א ב 2D הקומה נמצאת, ושאני עוברת ל 3D היא לא קיימת. בנוסף לזה כל פעם שאני עוברת מקומה לקומה, כל השכבות פתוחות, ויש בלאגן. ברגע שאני סוגרת את השכבות, זה לא נשמר לי. (אני צריכה לסגור כל פעם מחדש בכל קומה). כנראה לחצתי על איזה כפתור, אבל לא מצליחה להבין איזה. סגרתי את התוכנה ופתחתי שוב ולא עוזר.

יום טוב
הוסף תגובה קישור ישיר

הדרכה בנושא מבטים

דני 30.08 (07:25)
הי, תתקשרי לתמיכה 0779555150
זה נראה שאת צריכה הדרכה
הוסף תגובה

תודה רבה!! יום טוב (ל"ת)

Maayan Mayer 30.08 (09:32)
הוסף תגובה

3D

Maayan Mayer 29.08 (01:31)
שלום,

רציתי לדעת אם ישנה אפשרות לשמור קובץ 3D כתמונה?
חיפשתי ביוטיוב ולא מצאתי.

יום טוב, מעיין
הוסף תגובה קישור ישיר

תמונת 3d

דני 29.08 (07:47)
הי,
בחלון תלת מימד זמינות פקודות השמירה ל jgp, pdf, tif ...
אפשר גם לעשות זום על המבט הרצוי ולבצע צילום מסך, shift+prt scrn מתקבלת איכות טובה של קובץ png שניתן לעבד בתוכנות גרפיקה, למשל צייר של ווינדוס
הוסף תגובה

תודה רבה!!!! (ל"ת)

מעיין 29.08 (13:25)
הוסף תגובה

שינוי תיקיית יעד לשמירה. תודה (ל"ת)

מיכה 26.08 (11:12)
הוסף תגובה קישור ישיר

הגדרת תקיית יעד שמירה של גליונות

צור משה א 28.08 (08:31)
מצ"ב תרשיםהגדרת תקיית יעד שמירה של גליונות
הוסף תגובה

הגדרת תקיית יעד לשמירה אוטומטית

צור משה א 28.08 (08:31)
מצ"ב תרשיםהגדרת תקיית יעד לשמירה אוטומטית
הוסף תגובה

שמירת קובץ ב jpj

מעיין 26.07 (00:29)
שלום,
אני רוצה לשמור את התוכנית כתמונה ( צריכה להוסיף את התוכנית לקובץ WORD ) והתוכנית/תמונה יוצאת מאוד קטנה. וגם כשאני מגדילה עדיין זה לא עוזר, לא רואים בבירור את התוכנית.
האם אני יכולה לשנות את זה? או האם יש דרך אחרת לשמור ולהוסיף ל WORD. זה מאוד חשוב, זה המבחן הסופי שלי...
תודה מראש ויום טוב,
מעיין
הוסף תגובה קישור ישיר

טעיתי בשם - JPG , סליחה!! (ל"ת)

מעיין 26.07 (00:32)
הוסף תגובה

שמירה לקובץ תמונה

דני 26.07 (07:34)
הי מעיין, ראשית, בכל צורת שמירה, יש כפתור המוביל להגדרות, כנסי תמיד לכוונון המתאים לך. צפי בסרטון
הזה לדוגמא:
youtu.be/0BRePvxQ1dM
הוסף תגובה

תודה רבה, אני אנסה. מקווה שאצל...

מעיין 26.07 (17:01)
תודה רבה, אני אנסה. מקווה שאצליח.

כשרשמת כפתור מוביל להגדרות, אתה מתכוון ל fille -Page Setup?
הוסף תגובה

דני, תודה רבה כל התשובה, אבל ל...

Maayan 26.07 (21:19)
דני, תודה רבה כל התשובה, אבל לא הצלחתי
אני מנסה לשחק עם ההגדרות וגם לא כל כך מצליח.
אני צריכה להפוך קודם ל PDF ואחר כך ל JPG?
הוסף תגובה

הדרך המוצעת בסרטון הזה

צור 26.07 (23:30)
היא אכן רק עם שלב ביניים של pdf.
ויצירת קובץ תמונה מתוך הpdf...
וזה אכן מעט מסורבל.

יצוא של תכניות ישירות לתמונה ניתן לעשות בכמה דרכים, אך אני לא מצאתי עדיין אפשרות הגדרה שנותנת רזולוציה טובה. ולכן נשארה אפשרות היצוא ל pdf. ויש כמה דרכים גם לזה.

רעיונות?
הוסף תגובה

1. נסי לבצע צילום מסך כשהתוכני...

דני 26.07 (23:35)
1. נסי לבצע צילום מסך כשהתוכנית הרצויה בזום מקסימלי בעזרת shift+print screen
אחר כך הדבק לתוכנה כמו צייר
2. אם את מייצרת pdf יש פקודה באקרובט ללכידת snapshot
גם זה יכול להיפתח בצייר
הוסף תגובה

בשביל להכניס למצגת powerpoint

צור 27.07 (00:53)
יתכן וניתן פשוט "לגרור" את קובץ ה pdf מהתקיה שלו, אל המצגת, וכך הוא מתפקד בדומה לתמונה )לא ליבא אותו כמו תמונה. זה לא ניתן, אלא למשוך את הקובץ ,בעודו סגור, ישירות אל דף המצגת...
הוסף תגובה

תודה רבה!!!

מעיין 28.07 (11:22)
תודה רבה! אני אנסה לעשות את זה. מקווה שאצליח
שבת שלום
מעיין
הוסף תגובה

סימבולים

Maayan Mayer 18.07 (00:15)
שלום,
רציתי לדעת אם יש אתר להורדת סימבולים נוספים? ניסתי להוריד bimcompone...ails/10665 מהאתר הזה אבל לא הצלחתי לפתוח.
יש אתרים נוספים או שזה האתר וכנראה עשיתי משהו לא טוב.

תודה מראש,
מעיין
הוסף תגובה קישור ישיר

הורדת אובייקטים

דני 18.07 (10:19)
הי, שמת לב שנדרש רישום משתמש?
ללא רישום ההורדה לא תתחיל
הוסף תגובה

סימבולים

מעיין 18.07 (10:41)
נרשמתי לאתר, רשום שהאובייקט ירד, אבל אני לא מצליחה לפתוח אותו. המחשב לא הוצן לי אופציה לפתוח אותו בארכיקאד
הוסף תגובה

הורדת אוביקט

דני 18.07 (11:40)
1. חפשי אותו בסיפרית הפייבוריט, סמל הכוכב, או embeded libreries
2. אם לא נמצא, צורת ההורדה היא בגרירת אייקון ההורדה מחלון האתר לחלון העבודה בארכיקאד.
הוסף תגובה

תודה רבה!! (ל"ת)

מעיין 18.07 (15:22)
הוסף תגובה

"משיכת אוביקט" מ Bimcomponent אל הקובץ

צור משה א 18.07 (11:34)
מעיין שלום,
ניתן "למשוך" באמצעות החץ - כמתואר בתמונת המסך המצורפת - את האובייקט אל הקובץ ישירות.
אם "הורדת" את הקובץ באמצעות "Download entire library" - מדובר, במקרה זה, בהורדת כל ספריית האובייקטים שבתוכה יש גם את האובייקט המדובר (המעלית).
מדובר בקובץ ICF . קובץ ספריה (הכולל אוביקטים רבים) פתיחה שלו - נעשית מתוך קובץ העבודה."משיכת אוביקט" מ Bimcomponent אל הקובץ
הוסף תגובה

הוספת ספריה/אובייקט לפרוייקט

צור משה א 18.07 (11:44)
בהמשך לתשובה הקודמת,
הוספת "ספריה" או גם אובייקטים בודדים - מצ"ב קישור לסרטון הנחיות (אחד מני רבים) בסיסי המציג את "מנהל ספריית האובייקטים" של הפרויקט בארכיקאד.
youtu.be/vssoSEE9L1U
הוסף תגובה

אתרים עם אובייקטים לארכיקאד

צור משה א 18.07 (11:47)
קישור (באתר של graphisoft ) לרשימת קישורים לאתרים בהם יש אובייקטים ל ארכיקאד
www.graphi...jects.html
הוסף תגובה

תודה רבה!!!!...

מעיין 18.07 (15:09)
תודה רבה!!!!
הוסף תגובה

אפליקציה לטלפון

מעיין 13.07 (11:37)
שלום,
רציתי לדעת אם יש אפליקציה בפלאפון לתוכנה? אני יודעת שלאוטוקאד יש את האופציה, ויש אפשרות להמשיך את השרטוט בפלאפון ולהפך

תודה רבה,
מעיין
הוסף תגובה קישור ישיר

אפליקצית BIMx

דני 13.07 (11:47)
הי
האפליקציה לארכיקאד BIMx מתאימה לשימוש בסלולר, טאבלט ומחשב, מתפקדת כסייר תלת מימדי עם אפשרויות רינדור, סימון ומדידה.
מאחר ומידול פרמטרי שונה משרטוט דו מימדי לגמרי..השמירה לקובץ האפליקציה מתבצע מתוך ארכיקאד עם אפשרות הגדרה לתוכן שעובר לקובץ - תלת מימד, תוכניות, מבטים, כתבי כמויות וכו'
תורידי ותתנסי, זה חינם
הוסף תגובה

תודה רבה!! (ל"ת)

מעיין 13.07 (13:50)
הוסף תגובה
