איך מייצרים פיצול מסך ברנדר? (ל"ת)

שלום רב,

בכדי להשתמש בפונקציית פיצול המסך בארכפלוס 2011 יש תחילה לעבור למצב רנדר דרך תפריט MODES או דרך סרגל הכלים "SCREENS".

מעבר למצב רנדר בדרך כלל יגרור אחריו פיצול אוטומאטי.

באם לא מופיע פיצול, ניתן לייצר אחד באופן הבא:

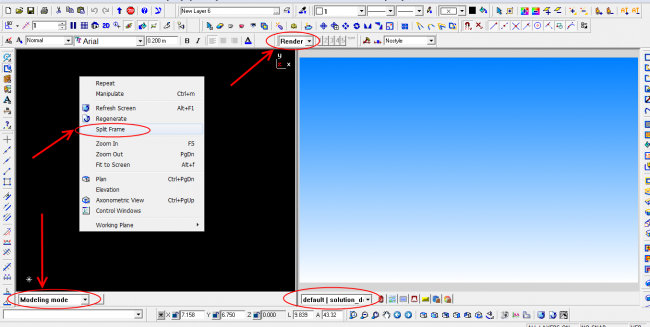

א. פיצול מסך ניתן לבצע רק במצב RENDER ורק לאותו חלק במסך שנמצא בתת-מצב MODELING (ראו צילום מסך מצורף).

ב. נעמוד על אותו אזור שרוצים לפצל ונקיש על מקש ימני בעכבר.

ג. נבחר באפשרות SPLIT FRAME.

ד. נקיש עם מקש שמאל של העכבר על אזור ה-MODELING שברצוננו לפצל (לצורך העניין - ייתכן שיש כמה אזורים בתת-מצב MODELING).

ה. כעת נקיש Y לשם יצירת פיצול רוחבי או N לשם יצירת פיצול אנכי.

ו. המערכת תפצל את מסך ה-MODELING הנבחר בהתאם למה שהגדרנו.

ז. ניתן לשנות את גודל המסך המפוצל על ידי גרירת הגבולות שלו.

ה. ניתן לבצע פיצול בתוך פיצול (איננו מוגבלים לשני מסכים. כל עוד יש לנו חלק מהמסך בתת-מצב MODELING, אזי ניתן לפצלו).

ו. ניתן לאחד שני מסכים מפוצלים על ידי עמידה עם סמן העכבר על התפר שביניהם, להקיש על מקש ימין בעכבר ולבחור באפשרות JOIN AREAS. המערכת תבקש מאיתנו לציין את מי משני חלקי הפיצול ברצוננו לשמר.

ז. פיצול מסך לאו דווקא נועד עבור הרנדר (עבור מצב DEFAULT). ניתן לבצע פיצול מסך ולכוון את שני חלקי הפיצול לתת-מצב MODELING, וכך לעבוד על מודל קיים בשתי זוויות שונות בזמן שרטוטו.

ח. פיצולי מסך נשמרים כחלק מהקובץ באופן קבע.
