אדריכלים ומעצבי פנים פועלים בשנים האחרונות בסביבה תכנונית תובענית במיוחד. מצד אחד, דרישות רגולטוריות מחמירות של רשות הכבאות והצלה, הכוללות התקנת מערכת ספרינקלרים במגוון רחב של מבנים. מצד שני, לקוחות פרטיים ויזמים מצפים לחללים נקיים, מינימליסטיים ומדויקים ברמת הפרט. השאלה שחוזרת כמעט בכל פרויקט היא כיצד ניתן לעמוד בדרישות כיבוי אש מבלי לפגוע בקו העיצובי.
התשובה נמצאת בשילוב נכון של ספרינקלרים סמויים כחלק אינטגרלי מהתכנון האדריכלי ולא כתוספת מאוחרת. חברת מנע אש מלווה אדריכלים ומתכננים בדיוק בנקודה הזו, ומספקת פתרונות תכנוניים שמאפשרים מערכת כיבוי אש אוטומטית מלאה תוך שמירה על אסתטיקה מוקפדת.
מהו ספרינקלר סמוי וכיצד הוא שונה ממתז רגיל
ספרינקלר רגיל כולל ראש מתז גלוי עם זרועות פיזור, גוף מתכתי ואלמנט תרמי חשוף. הוא מתאים לחללים תעשייתיים, חניונים ומחסנים, אך פחות מתאים לדירות יוקרה, לובאים, משרדים מעוצבים או חללי מסחר מוקפדים.

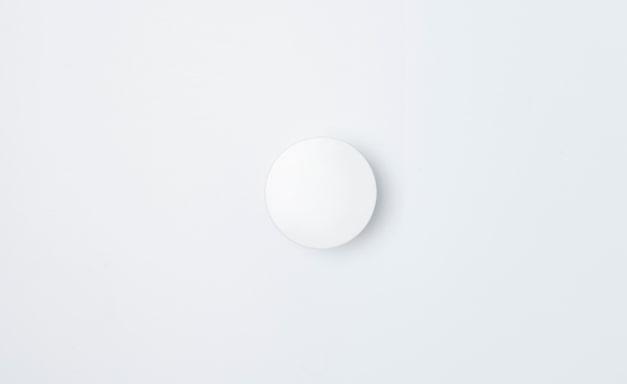

לעומתו, ספרינקלר סמוי מותקן מעל מישור התקרה וכולל כיסוי שטוח ודק בגימור נקי. הכיסוי מחובר באמצעות מנגנון רגיש לחום אשר משתחרר בטמפרטורה מוגדרת, ולאחריו מופעל המתז עצמו. מבחינה ויזואלית, כאשר המערכת אינה בפעולה, מה שנראה לעין הוא דיסקית קטנה בקוטר מצומצם, לעיתים צבועה בגוון התקרה.
המשמעות היא שהמתז הופך לאלמנט כמעט בלתי מורגש, ובחללים מסוימים אף בלתי נראה לחלוטין.
שילוב ספרינקלרים סמויים בתקרות גבס ותקרות אקוסטיות
במבני מגורים יוקרתיים, משרדים ומבני ציבור מודרניים, תקרת גבס מונמכת היא אלמנט תכנוני מרכזי. היא כוללת תאורה שקועה, מערכות מיזוג, פסי צבירה ולעיתים גם אלמנטים דקורטיביים. הכנסת מערכת ספרינקלרים לשכבה זו מחייבת תכנון מדויק.
הטעות הנפוצה היא לתכנן את התקרה ורק לאחר מכן להכניס את יועץ בטיחות האש. במצב כזה, נוצר עומס במפלס התקרה, ולעיתים יש צורך בהנמכה נוספת כדי לאפשר מעבר צנרת והתקנת המתזים. הפתרון הנכון הוא לשלב את תכנון מערכת הספרינקלרים כבר בשלב תוכניות העבודה, כך שמיקום הקווים הראשיים והמשניים יוגדר מראש בהתאם לקונספט העיצובי.
כאשר התיאום נעשה מוקדם, ניתן למקם את ראשי הספרינקלר בקצב אחיד, בקו ישר עם גופי התאורה או במרכזי מודולים של תקרות אקוסטיות, כך שהם נטמעים בשפה הגרפית של החלל ולא שוברים אותה.
דיוק במיקום המתזים כמרכיב עיצובי
אדריכלים רבים אינם מודעים לכך שמיקום ספרינקלרים אינו שרירותי. הוא כפוף לחישוב הידראולי ולרדיוס כיסוי מוגדר. עם זאת, בתוך המגבלות התקניות קיימת גמישות תכנונית מסוימת.
כאשר עובדים עם חברה מנוסה כמו מנע אש, ניתן
לבצע התאמות נקודתיות במיקום המתזים תוך שמירה מלאה על כיסוי תקני. לדוגמה, ניתן להזיז מתזים מספר סנטימטרים כדי לשמור על סימטריה ביחס לקיר מרכזי או אלמנט תאורה, כל עוד נשמר המרחק המקסימלי בין מתזים והכיסוי ההידראולי הנדרש.
התייחסות למתז כחלק מרשת גיאומטרית מתוכננת ולא כאל נקודה אקראית בתקרה משנה לחלוטין את התוצאה האסתטית.
גימורים, צבעים והתאמה לחומרי גמר
ספרינקלרים סמויים מגיעים כיום במגוון גימורים. ניתן להזמין כיסויים בצבע לבן סטנדרטי, אך גם לצבוע אותם בגוון מותאם לתקרה, בכפוף להנחיות היצרן. בפרויקטים מסוימים נעשה שימוש בגווני שחור, אפור או גוון מותאם לתקרות בטון חשוף.
חשוב להבין כי לא כל צביעה מותרת. שכבת צבע עבה מדי עלולה לפגוע במנגנון ההפעלה התרמי. לכן יש לעבוד לפי מפרט היצרן ולהקפיד על יישום מקצועי. תיאום מוקדם בין האדריכל, קבלן הצבע וחברת ההתקנה מונע כשלים תפעוליים בעת חירום.
תקרות בטון חשוף וחללים תעשייתיים מעוצבים
טרנד הבטון החשוף מציב אתגר מיוחד. במבנים רבים מבקשים לשמור על תקרה חשופה ללא הנמכה כלל. במצב כזה, צנרת ספרינקלרים גלויה עלולה לפגוע במראה הנקי.
קיימות מספר גישות תכנוניות. ניתן לתכנן רשת צנרת מסודרת בקווים ישרים ומדויקים, כך שתהפוך לאלמנט גרפי מודגש. לחלופין, ניתן לשלב קווי צנרת דקים יותר באמצעות תכנון הידראולי אופטימלי ולהצמידם לתקרה בצורה מינימלית. גם כאן, מיקום מוקפד וסימטריה משדרים תכנון ולא אילוץ.
בחללים בהם נדרש פתרון סמוי מלא, ניתן לשלב הנמכה מקומית באזורים אסטרטגיים בלבד, כך שהעין אינה תופסת את הפתרון כהנמכה כוללת.
אינטגרציה עם מערכות נוספות
מערכת ספרינקלרים אינה פועלת בחלל ריק. היא משתלבת עם מערכת גילוי אש, מערכות שחרור עשן ולעיתים גם עם מערכת ניהול מבנה. כאשר מדובר בספרינקלרים סמויים, נדרש תיאום גם ברמת הגישה לתחזוקה.
יש לוודא כי קיימת אפשרות גישה נוחה לראשי המתזים לצורך בדיקות תקופתיות, וכי פתחים בתקרה מתוכננים בהתאם. אדריכל שמתעלם מנושא התחזוקה עלול לגלות בדיעבד כי יש צורך בפירוק חלקי של תקרה מעוצבת לצורך בדיקה שגרתית.
תכנון מוקדם של נקודות גישה ופתחים סמויים פותר את הבעיה מבלי לפגוע בעיצוב.
דרישות תקן והשלכות תכנוניות
ספרינקלרים סמויים כפופים לאותם תקנים ודרישות כיסוי כמו מתזים גלויים. יש לשמור על מרחקים מקירות, גובה התקנה נכון ומרחק בין מתזים. בנוסף, אסור למקם אלמנטים תלויים כגון גופי תאורה גדולים או קורות דקורטיביות באופן שיחסום את פיזור המים.
אדריכלים לעיתים מתכננים אלמנטים תקרתיים בולטים מבלי להתחשב בזווית הפיזור של המתז. במצב שריפה, חסימה כזו עלולה ליצור אזור שאינו מוגן כראוי. לכן, שיתוף פעולה הדוק בין יועץ בטיחות האש לצוות התכנון הוא קריטי כבר בשלב הקונספט.
עלויות מול ערך תכנוני
קיימת תפיסה שספרינקלרים סמויים יקרים משמעותית ממתזים רגילים. אמנם עלות היחידה גבוהה יותר, אך כאשר משקללים את העלות מול הערך האסתטי והאפשרות לשמור על קו עיצובי יוקרתי, מדובר בהשקעה סבירה ביחס לעלות הכוללת של פרויקט.
בפרויקטים יוקרתיים, פגיעה בעיצוב עלולה לעלות ליזם הרבה יותר מאשר ההפרש במחיר בין מתז גלוי לסמוי. יתרה מכך, תכנון נכון מראש חוסך שינויים מאוחרים ויקרי ערך.
מנע אש כשותפה תכנונית
ההבדל בין מערכת שמרגישה ככפויה לבין מערכת שמשתלבת באופן טבעי בחלל תלוי ברמת התיאום והניסיון של החברה המבצעת. מנע אש פועלת בשיתוף מלא עם אדריכלים, מעצבי פנים ומהנדסים, ומספקת תכנון מפורט כבר בשלב המוקדם של הפרויקט.
הגישה היא לראות במערכת כיבוי האש חלק מהתכנון האדריכלי הכולל, ולא סעיף טכני שמתווסף בסוף. באמצעות תכנון הידראולי מדויק, התאמת סוגי מתזים, בחירת גימורים ותיאום בין מערכות, ניתן לעמוד בכל דרישות רשות הכבאות מבלי לוותר על איכות העיצוב.
סיכום
עמידה בדרישות כיבוי אש אינה צריכה לבוא על חשבון אסתטיקה. ספרינקלרים סמויים מאפשרים שילוב מערכת כיבוי אש אוטומטית מלאה גם בפרויקטים מוקפדים ומעוצבים ברמה גבוהה.
כאשר התכנון נעשה באופן מקצועי, בשלב מוקדם ובשיתוף פעולה הדוק בין כלל הגורמים, ניתן להשיג חלל בטוח, תקני ומעוצב כאחד. עבור אדריכלים ויזמים המבקשים לשמור על סטנדרט תכנוני גבוה, הבחירה בפתרונות סמויים ובשותף מקצועי מנוסה היא צעד מתבקש בדרך לפרויקט מוצלח.
