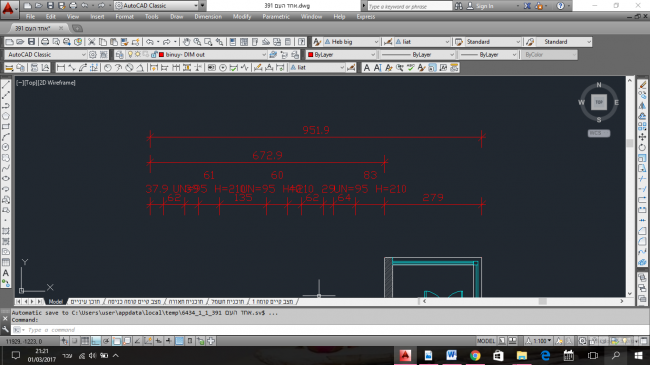

מידות באוטוקאד

המרווח בין קווי המידות מופעל באמצעות Dimspace: בוחרים מידה חלקית אחת ואז את המידות בשורה הבאה וחוזר חלילה. אפשר ברופציה Auto (ואז המרווח ייקבע ע״י אחד הפרמטרים של המידות או בקביעת מרחק ידני - למשל 50 יבור קני מידה של (0)1:5
אם המידות אנוטטיביות, ניתן בכל קני מידה לקבוע Dimspace שונה

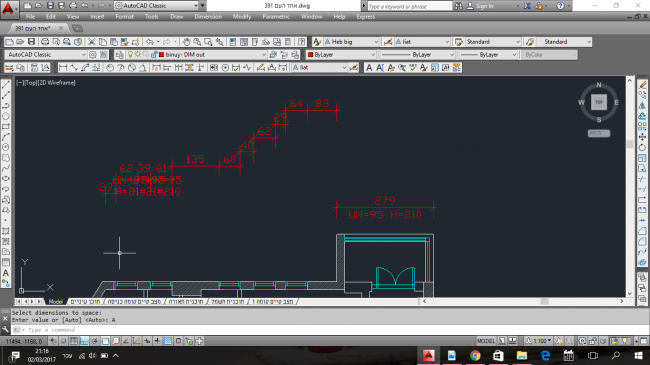

ניסיתי את מה שרשמת , יוצר בלאגן אחר במידות .
יכול להיות משהו אחר?

"p" או ״n" כדי לעבור לשורה הבאה עבור UK
אפשר לכתוב את זה ב-Text Override למשל
<> עבור מדידת ברירת מחדל
ֿֿX עבור שורה תחת קו המידה
N לשורה נוספת

אפשר גם לכתוב ב-"Dim Suffix" - ואז אין צורך ב-"Text Override" וב-״<>״
שימי לב לכיוון ה-Slash ולכתיבה באויות גדולות! והשימוש ב-Dimspace מחייב בחירת מידץ בסיס ואת כל מידות ביעד שבאותו קו - שהרי מדובר במידות חלקיות...

לדעתי, את מתכוונת למתן מידות גבהים בחלונות. אם אני צודקת, הדרך היא להכנס לפרופרטיס, כשהמידות המסוימות בחורות ובשורת: TEXT OVERRIDE להקליד כך:
<>, יתן לך את מידת החלון, X, יוריד לך את הכיתוב מתחת לקו המידה ואז תני את גובה הפתח, P, יוריד לך שורה נוספת ואז את יכולה להקליד u.k
בהצלחה!

תודה לאה, ככה אני רושמת , בתגובה מעל הוספתי את הP , ועדייך נראה מבולגן .

תוספת -
בשיטה זו את יכולה לבחור את כל הפתחים שגובהם שווה, אפי' אם רוחבם שונה.
