הדפסה לא לפי המידות

אורח 10.12 (16:15)
הי
אני מנסה להדפיס שרטוט שעיתי עם מידות אבל הוא מדפיס לי את זה בקטן. מישהו יכול להסביר למה ואיך פותרים את זה? ממש תודה.
הוסף תגובה קישור ישיר

אתה בטח רוצה להדפיס בקנ"מ

mooshonov 3.11 (23:03)

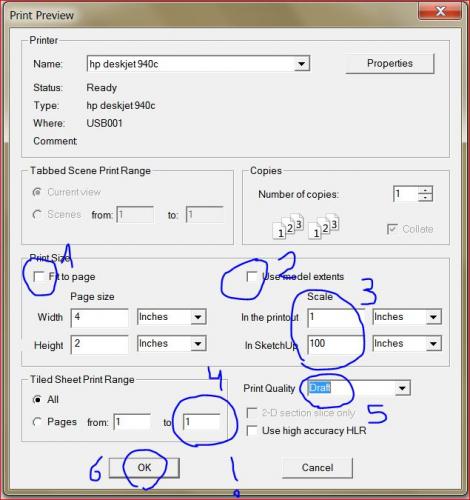

אפשרי. צירפתי תמונה שמסבירה איך

נגיד שאתה רוצה להדפיס תכנית, תחילה יש להגדיר מבט מקביל ע"י:
camera>parallel projection

עכשיו אתה הולך לfile>print preview
ועוקב אחרי התמונה
1- ביטול סימון
2-ביטול סימון
3- הגדרת קנ"מ (אין משמעות ליחידות).
4- לודא שלא יוצאים לך 99558 דפים בטעות
5- איכות (לא להגזים כי זה לוקח זמן)
6- OKאתה בטח רוצה להדפיס בקנ"מ
הוסף תגובה

הדפסה לפי קנ"מ

אורח 15.12 (17:13)
קודם כל תודה מושונוב על העזרה!
אני אבדוק את זה. אני הופתעתי כי שרטטתי את זה עם הכלי שגם מודד ורושם את הגדלים ולא חשבתי שתהיה בעיה.
מדובר בשרטוט פשוט, צרפתי דוגמא.
שוב, תודה וחג שמחהדפסה לפי קנ"מ
הוסף תגובה

בכיף!! חג שמח (ל"ת)

mooshonov 3.11 (23:03)
הוסף תגובה

אתה תותח! זה עובד

אורח 16.12 (09:50)
ועכשיו עוד בעיונת, זה מדפיס לי את האוביקט על שני עמודים (חצוי), למרות שהוא יכול להכנס על עמוד אחד ללא שום בעיה. ניסיתי לשחק בהגדרות של הדף (אופקי\ אנכי) אבל לא עוזר.
מה דעתך?

שוב תודה!
הוסף תגובה

אוקיי, תנסה למקם את השרטוט ככה שהוא יתאים כמה

mooshonov 3.11 (23:03)
שיותר למסך- ז"א תכנס אליו בזום (חשוב!) ככה שכל מה שאתה רוצה שיצא בהדפסה נכנס לתמונת המסך.
אם צריך לקחת את כל המודל (CTRL+A) ולסובב 90 מעלות שיצא מלבני יותר- תעשה כן.
ואז צריך לשחק עם ההגדרות, בדר"כ זה landscape בעמוד וזהו אני חושב..
תזכור רק את העיקרון הטיפשי: כמה מה שמוצג על המסך הולך להיות מודפס.
