מידות לא נכונות

כאשר משלבים שרטוט אחד בשני (למשל INSERT או XREF)
יש משתנים המגדירים את יחס הגודל בו ישתנה השרטוט המוכנס ביחס לשרטוט המארח. זה נעשה בכדי להתאים גודל בין שני שרטוטים.
אני מציע שתבטלי את כל ה-xrefs הבעייתיים (detach) ואז תפעלי כך:
1. תקלידי INSUNITSDEFSOURCE ותגדירי לו ערך 0.
2. תקלידי INSUNITSDEFTARGET ותגדירי גם לו ערך 0.
3. תשלבי שוב את ה-XREFים.
תגיבי לגבי התוצות

שלום,
אני משרטט מידות באוטוקד, הגריפים נמצאים במיקות הנכון אבל קו המידה עצמו לא נמצא במקום הנכון.
נסיתי FLATTEN או WB ושום דבר לא עוזר.
וזה רק בקובץ מסויים, בקבצים האחרים הכל עובד כמו שצריך.
אודה לעזרתכם!

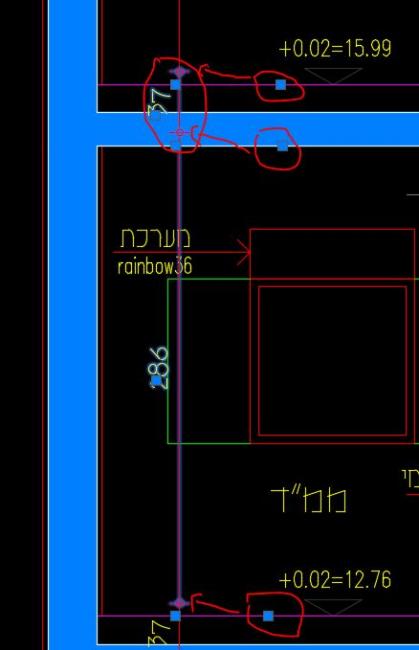

מצרף תמונה.
תודה
