הי, אני מנסה להוסיף מםה טופוגר...

אפרת 9.05 (11:31)
הי, אני מנסה להוסיף מםה טופוגרפית כ xref.

כבר הבנתי שאחרי צריך לעשות scale 100 כדי שתעבור מקנ"מ של מטר לסנטימטר.
אבל באותה הזדמנות גם כל הפונטים גדלו - מה עושים.

שאלה נוספת - מה הדרך הכי פשוטה להעביר אותה לאפורה ברקע?

תודה!
הוסף תגובה קישור ישיר

צביעת XREF באפור

עמרי רון סקצאפ VRAY 23.06 (18:08)
לחצי על LA
בחרי את כל שכבות הXREF ותני להן צבע אפור.

את גם יכולה ללחוץ על OP
לשונית DISPLAY
ולבחור שהXREF יהיה ב-FADE, זה מאוד נוח.
הוסף תגובה

מאיזה גירסה זה?

אפרת 10.05 (14:43)
אין לי שדה לגבי XREF ב DISPLAY
וגם, איך אני מקטינה פונט לבלוקים באופן גורף?
הוסף תגובה

XREF FADE באוטוקקד

עמרי רון סקצאפ VRAY 23.06 (18:08)
היי אפרת,

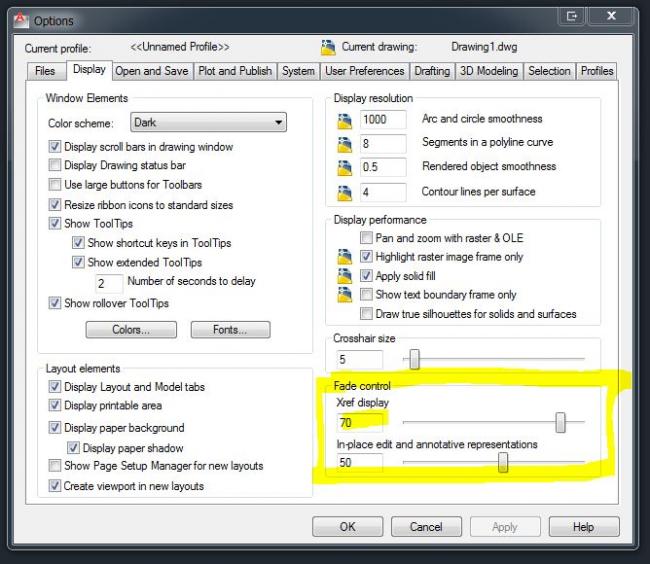

צירפתי צילום מסך לגבי הXREF,
לגבי השכבות,
אפשר ליצור שכבת שכבות שונה לכל קנ"מ.
את גם יכולה לכבות את שכבת המידות בXREF. ולהעתיק אותה אל הMODEL SPACE בקובץ שלך.

XREF FADE באוטוקקד
הוסף תגובה
