מעקה למדרגות לוליניות

אהלן,

אם המדרגות בנויות מקומפוננט משוכפל:
1. שרטטי קו רגיל עומד ממרכז הקשת החיצונית של המדרגה לגובה 105 ס"מ (או כל גובה שתבחרי)
2. באמצעות שרטוט עקומה שרטטי קו עקום שעובר דרך כל אחד מקצהם של הקווים העומדים.
3. שרטטי מעגל בקצה העקומה
4. בחרי את העקומה הלוליינית
5. בחרי בכלי FOLLOW ME
6. בחרי בפאת המעגל ששורטט מקודם!

והרי לך מעקה שמלווה את המדרגות הלולייניות!

קישור להורדת הפלאג BezierSpline 1.3
sketchucat...80&t=13563


בהצלחה
משה

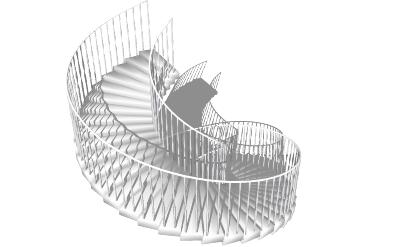

דוגמא:

אפשר להשתמש בקווים ישרים שמחברים בין כל קצהם של הקווים העומדים לכדי מעקה, אל התוצאה תיהיה פחות "חלקה" אלא מקטעים של צינורות.

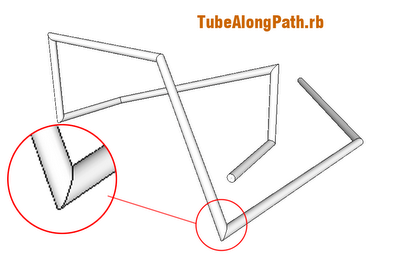

יש עוד פלאג שיכול לחסוך את פעולת ה-FOLLOW ME
על ידי בחירת הנתיב > הפעלת הפלאג (תפריט Plugins)
Tube Along Path

להורדה: israel3d.c...Itemid=130

בהצלחה

משה

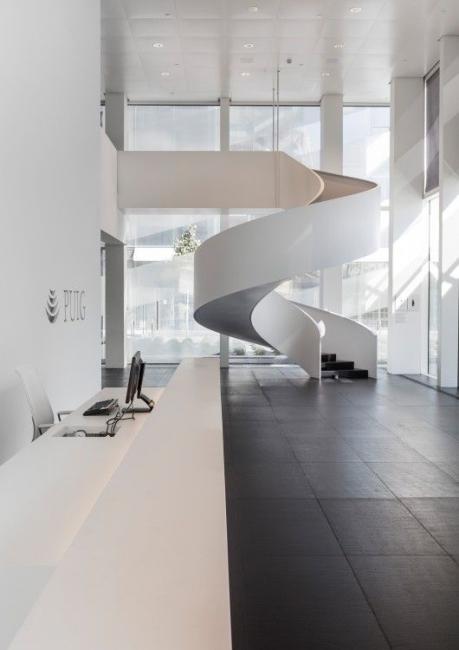

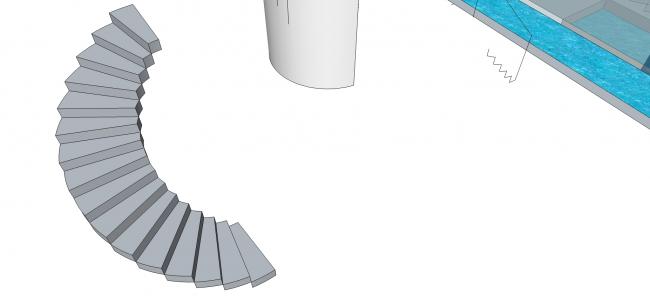

תודה משה. אבל התכוונתי למעקה כזה. מצ"ב תמונה.

פשוט הצורה שאת משרטטת כדי "להשליך" אותה על הנתיב היא קורה מרובעת או I כלשהו.
נסי בצד כניסיון קטן..

בהצלחה

ניסית לעשות מלבן ואז בפולו מי. הבעיה שהסיומת העליונה יוצאת כמו מדרגות ולא חלקה.

עשיתי מלבן בקדמת המדרגה הראשונה ואז בפולו מי הלכתי עם המעקה המתעגל. יצא לי כאילו הוא מתעופף באויר.

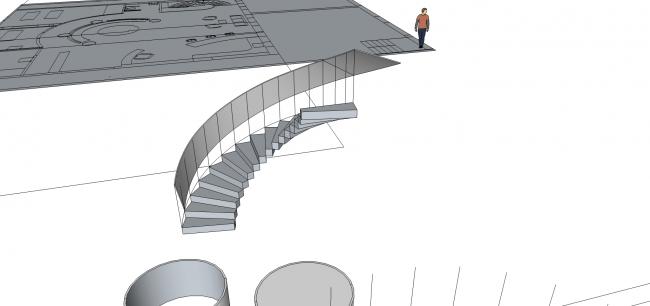

בעקרון:
א. יוצרים ספירלה בקו בודד (HELIX)
ב. חותכים מגליל את החלק שצריכים עבור המדרגות

אתה יכול להסביר שוב.

ניצור ספירלה:
יוצרים גלילים בגובה רום המדרגה ברדיוסים רצויים
משכפלים כלפי מעלה

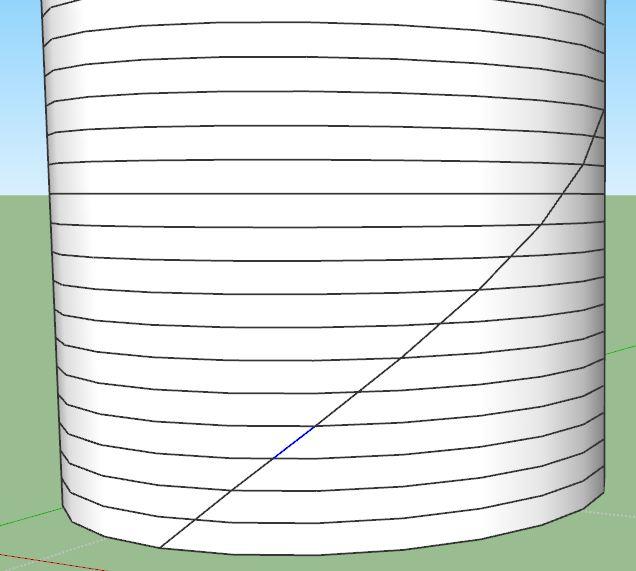

משרטטים קו מתעגל ישר באמצעות כלי העיפרון.
ניתן לשכפל כמות של קווים ולחבר ידנית כדי לחסוך בזמן שרטוט.
רצוי להשלים סיבוב שלם

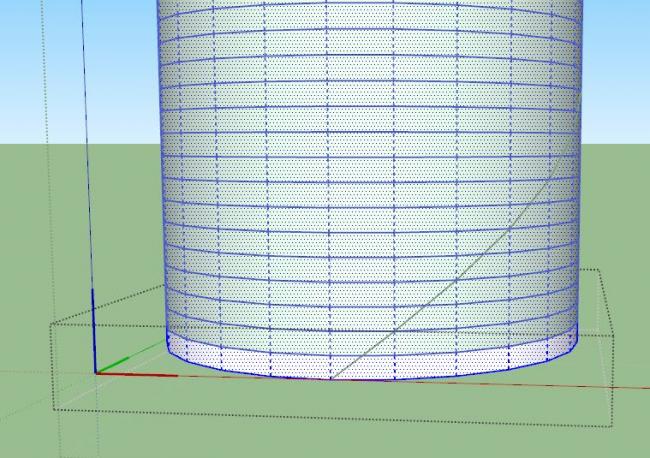

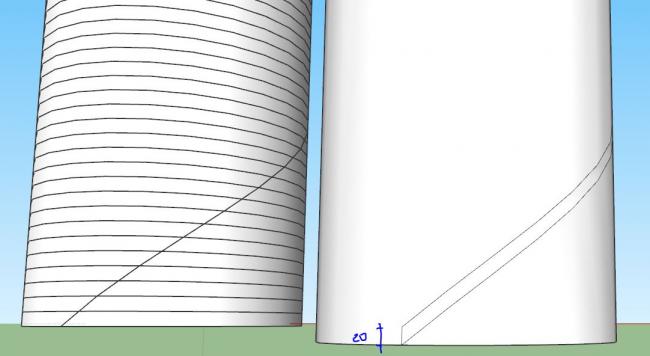

משרטטים גליל שלם וזורקים עליו את הקו הספירלי שנוצר
משכפלים אותה כלפי מטה בגובה הרצוי (נניח 30 ס"מ כמו בדוגמא)

נבחר את הצורה שנוצרה, ונעתיק הצידה.

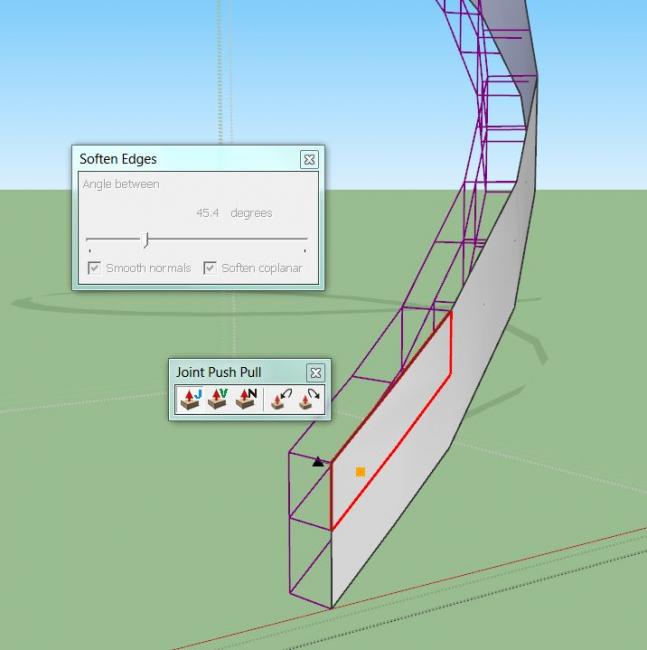

בעזרת הפלאגין JOINT PUSH PULL נתן לכל העסק צורה של קורה מלבנית

נניח ברוחב של 10 ס"מ כמו בדוגמא:

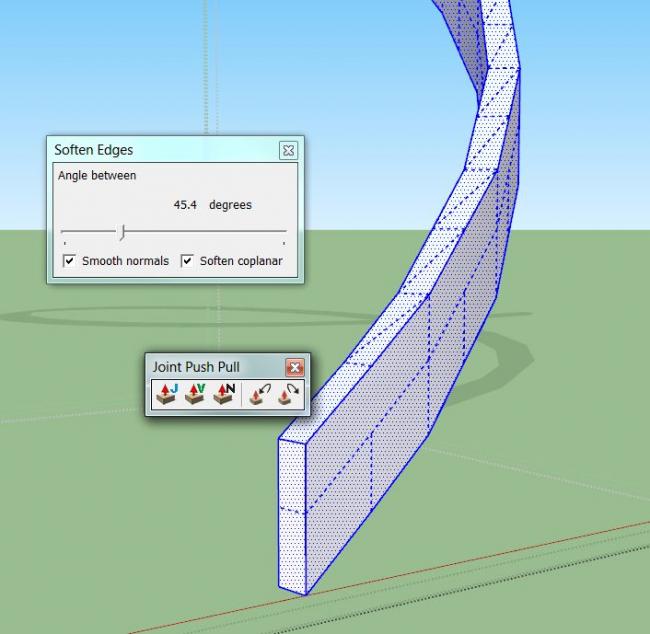

אפשר לרכך פינות לאחר מכן...

עושים SCALE לכל הקורה כלפי מטה (50% או מידה נקיה אחרת.. תלוי במקרה)

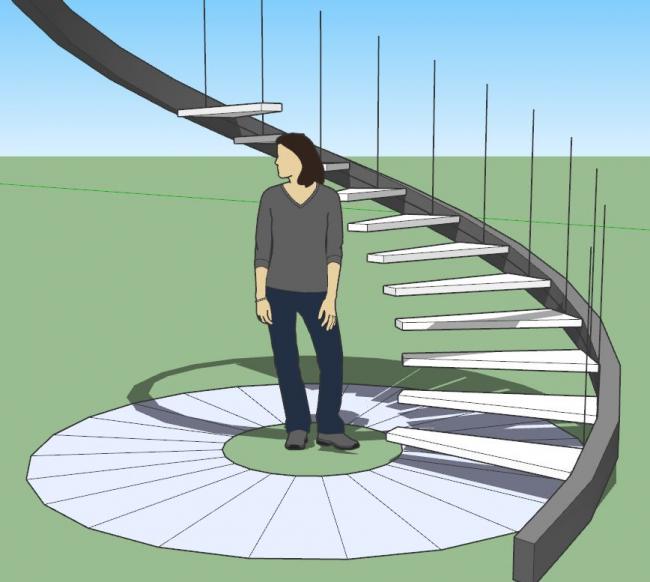

והתוצאה:

joint push pull יש גם בגרסא 8 ?

sketchucat...php?t=6708

רצוי להעתיק במידה ידועה (כמו 1000 ס"מ על ציר ירוקאדום)

היי , אני מנסה ליצור מעקה כזה ללא הצלחה במשך שעות על גבי שעות ללא הצלחה ???? אשמח בבקשה לעזרה אפילו בתשלום! פליז . על סף ייאוש
