תכנית פריסה באוטוקאד

מיואש מה-Line Tool 27.08 (15:14)
היי,
שאלה לתותחי האוטוקאד....

האם יש דרך יותר "רצינית" כדי לבצע תכנית פריסת חיפויים מאשר לשרטט קווים ולהשתמש באופסט ? ,
לא מצאתי את "הכפתור הסודי" שאני לוחץ עליו והוא מחשב את השטח פורס לי את האריחים מתקשר לחזי בנק לברר מחיר ומציג לי בתלת מימד.......:-)

מה עושים נמאס למתוח קווים.
הוסף תגובה קישור ישיר

לא בדיוק הבנתי- אתה בטח מכיר את ARREY

פולי 15.06 (15:02)
ואת HETSHE
הגיוני שלא ככה כותבים את זה, אני לא ליד התוכנה אבל זה עושה עבודה של דמוי חיפוי
יום טוב ונעים
הוסף תגובה

לא מכיר את ARRAY מה הרעיון ליצ...

אורח 28.08 (09:58)
לא מכיר את ARRAY מה הרעיון ליצור מערך בצורת האריחים ? , מה זאת הפונקציה השנייה ???
הוסף תגובה

array או ar- נותן לך את האופציה לקחת אלמנט

פולי 15.06 (15:02)
כמו קו או משהו, ולהעתיק לצדדים ולמעלה למטה את אותו אלמנט

hatch או h- נותן את האופ' למלא שטח מסוים באלמנט חוזר ולתת לו קנ"מ
יום טוב ונעים
הוסף תגובה

אוקיי , אני אחקור את הנושא הזה...

אורח 28.08 (14:37)
אוקיי , אני אחקור את הנושא הזה...

,תודה בינתיים אעדכן אותך.
הוסף תגובה

טוב הפומקציה HATCH לא מספקת מע...

אורח 28.08 (15:09)
טוב הפומקציה HATCH לא מספקת מענה, אומנם נוצר חיפוי לרצפה אך לא מצאתי שניתן לקסטם את גודל האריח,
אני אבדוק את ARRAY, יש אולי רעיון אחר ?
הוסף תגובה

אנסה להיות לעזר..

יוקה 26.01 (11:49)

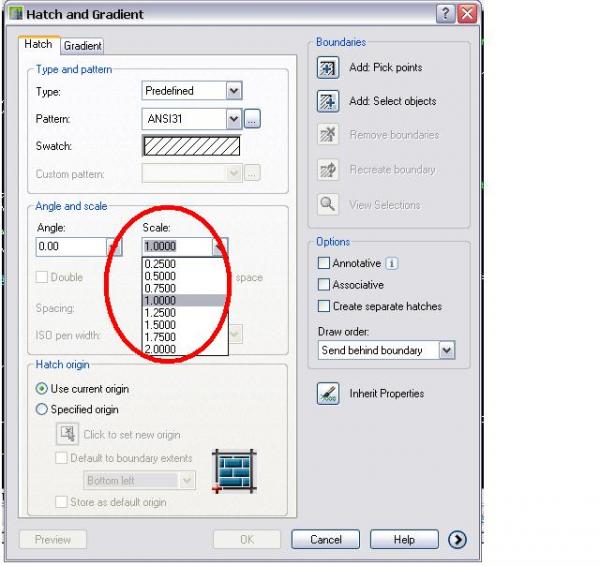

דווקא אפשר להגדיר קנ"מ בHATCHE, בד"כ צריך לעבוד בשיטת הניסוי והתהיה על מנת להגיע לSCALE המתאים (יש האטשים שצריך לשחק עם ה SCALE במספרים נמוכים ויש כאלה שבאזור העשרות ואפ' המאות)
מה שכן, זה יבוא לך כ"אובייקט" אחד של מילוי לעומת ARRRAY שנותן שכפול מערכתי של אובייקטים וכ"א אחר כך עצמאי..

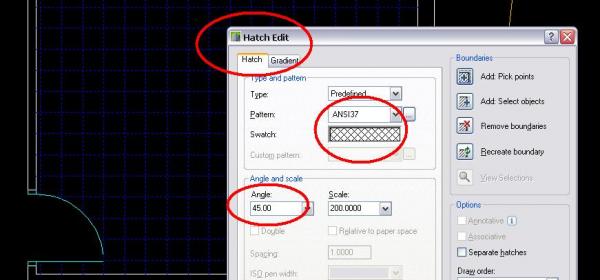

על מנת לערוך את הפקודה HATCHE: תקליד HEאנסה להיות לעזר..
הוסף תגובה

יכול להיות מילוי מתאים לריצוף ...

יוקה 26.01 (11:49)

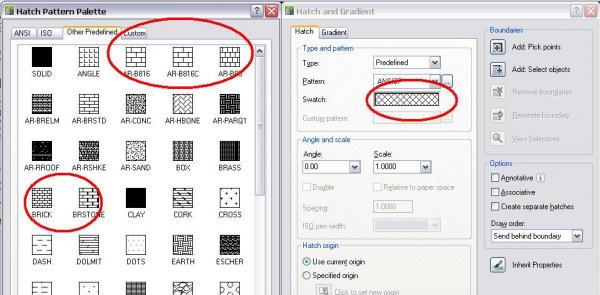

יכול להיות מילוי מתאים לריצוף
ויש עוד
הוסף תגובה

דוגמא...

יוקה 26.01 (11:49)
דוגמא
הוסף תגובה
