יצירת בורג בעל חתך מסוים

t,h uhthr 9.11 (09:15)
שלום,
אנחנו מנסים ליצור גוף תלת-ממדי בצורת בורג / הברגה בעל חתך מסוים, כגון משולש, טרפז, או מלבן.
יוצרים סליל בפקודת Create Helix Spiral
ולאחר מכן Extrude Along Path, עם החתך הרצוי.
פרט לחתך עגול, מתקבלות צורות מעוותות.
כיצד ניתן ליצור את הגוף המבוקש.
שבוע טוב
אתי ויאיר
הוסף תגובה קישור ישיר

תנסו SWEEP

אמיר 26.09 (17:18)
מקווה שהבנתי נכון את כוונתכם אבל אם אתם מנסים ליצור קפיץ או סליל עם פרופיל בחתך מסוים, עברו למצב view של

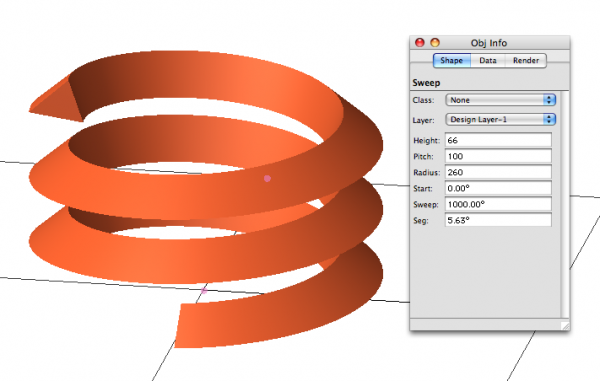

front ציירו פרופיל כלשהו-ריבוע,משולש,מה שבא לכם. לידו ציירו נקודה,מה שנקרא 2d locus ותבחרו את שניהם.הנקודה תשמש כציר,הצורה כפרופיל.בחרו בתפריט model-sweep תנו בנתונים זוית של פי כמה מ360 מעלות ותנו נתון רציני ב pitch
שהוא המגדיר של זוית הטיפוס של הקפיץ.הצורות המקוריות ישארו ב group כך שתוכלו תמיד לערוך ולשחק איתן,למשל להרחיק את נקודת הציר מן הפרופיל.ניתן לשחק בנתוני ה sweep דרך תפריט object info עד לקבלת התוצאה הרצויה.רצ"ב דוגמאתנסו SWEEP
הוסף תגובה

הברגה

אתי ויאיר 9.11 (09:15)
תודה, מעולה.
