דינה
4.06 (13:55)
שלום רב.
אני צריכה לשרטט קשת באורך 6.05
הרדיוס 4.05
עם אף אחת מהאופציות של arc מלשונית draw לא הצליח לי.
אשמח לקבל עזרה.
תודה רבה,
דינה
מישאלי - תמיכה ויישו
16.03 (23:50)
אפשרות לקבל קשת לפי מרכז, התחלה ואורך.
מישאלי - תמיכה ויישו
16.03 (23:50)

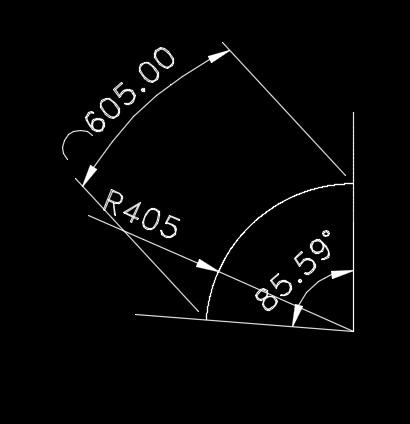

תצטרכי לחשב את הזוית שתיתן לך את אורך הקשת שאת רוצה בקשת שהרדיוס שלה נתון.
ערך הזווית הוא: 180 כפול אורך הקשת לחלק מכפלת פיי ברדיוס.
שירלי
4.06 (17:14)
האורך שאתה מדבר עליו הוא של המיתר
מה שצריך לעשות הוא לשרטט קשת או עיגול ברדיוס הרצוי ולהפעיל measure ואז למחוק המיותר.
דינה
4.06 (17:36)
תודה רבה
מפליא שאין אופציה מדויקת.
מישאלי - תמיכה ויישו
16.03 (23:50)
שבהצעה השניה, תקבלי את אורך הקשת ממש.
רק שימי לב שהזוית החיובית משמעה התפתחות הקשת, הפוך לשעון.
אם תרצי לכוון השני, תוסיפי למכפלה 1-.
דינה
4.06 (14:52)
תודה רבה,
גם אני שיחקתי עם זה - והיו מקרים מדוייקים יותר או פחות
אני אמורה למקם כלונסאות על קיר מעוקל בעל קשתות באורכים ורדיוסים לא עקביים (יש לי פריסות קיר במצב חזית בלבד)
חשבתי שיש פקודה שאם אתן נתונים אקבל קשת לפי מידות....
קשה להאמין שאוטוקאד לא יודעת לעשות זאת....
על כל פנים תודה רבה
אם יש רעיון... אשמח לשמוע
שרטטי קשת ברדיוס ברצוי
באמצעות Lengthen האריכי או קצרי את אורך הקשת למספר הרצוי 6.05 כשאת משתמשת באופציה Total
אר.וי.אם מערכות - צוות תמיכת CAD
