קו מרוסק

1tamar 19.04 (23:02)
הי,

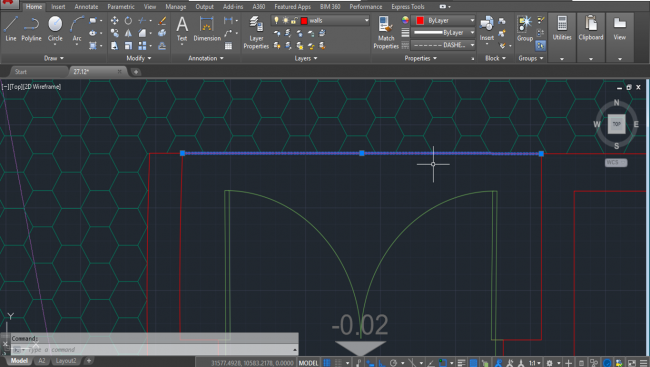

כשאני מגדירה קו כמרוסק הוא נראה כך רק אם ממש מתקרבים אליו (קיווקוו קטנטן), בהדפסה זה יוצא בסדר אבל זה מקשה על השרטוט (כל הזמן צריך לבדוק אם הקווים אכן מקווקווים או לא). יש אפשרות להגדיר מרחק רב יותר בין הקווים?
תודה רבה!קו מרוסק
הוסף תגובה קישור ישיר

קו מקווקו

רונה 10.01 (16:02)
עם פקודת ltscale את יכולה להגדיל את הרווח בין הקיווקווים אבל את אומרת שבהדפסה זה בסדר אז אם תגדילי את זה, זה יהיה לא טוב.
הוסף תגובה

הפתרון קשור ל-2 פרמטרים:

sophisticadd 11.01 (09:46)
MSLTSCALE ו-PSLTSCALE
הראשון מאפשר לקוים לא רציפים להתאים ל-Annotation Scale ב-Model אם ערכו 1 (דלוק)
PSLTSCALE =1 ייתן לכל Viewport את האפשרות לנהל את הצפיפות על פי ה-Scale של ה-Viewport
כך שאם יש לי Layout ובו 2 Viewports בקני מידה שונים, הקיוקוק בערכים מוחלטים בהדפסה יהיה זהה
בהצלחה
Danny Korem | sophisticadd.com | "Distilling Exactly the CAD Knowledge of Your Needs"
הוסף תגובה

קו מקווקו

Keren Horowitz 10.07 (14:58)
הי, ניסיתי את כל מה שרשום בתגובות אך עדיין לא עובד, מה עוד יכול להיות לא בסדר?
