קובץ מיובא מעורבב

דרור 9.05 (18:29)

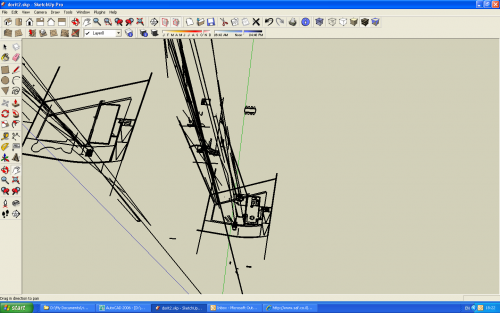

תופעה מוזרה שאני נתקל בה לראשונה. אני מייבא קובץ מהאוטוקד לסקצאפ ומקבל אות כאילו בתלת מימד במקום בדו מימד (כמו בתמונה). איך משטחים אותו? ניסיתי בscale אבל אי אפשר להוריד אותו ממש לאפס ואז אין אפשרות לסמן את הקירות לצורך בניית המודל... למישהו יש מושג מה עושים עם זה?קובץ מיובא מעורבב
הוסף תגובה קישור ישיר

דרור שלום

עידו 9.05 (20:40)
1. אחת הסיבות המרכזיות לתופעה הזו נעוצה בכך שאתה מייבא קובץ שרטוט אשר מכיל בתוכו אלמנטים של תלת מימד.(נניח קובץ ב ADT של אוטוקאד)
2.ישנה אפשרות נוספת שהשתמשת בקובץ של סקאצאפ פרו שעשית לו ייצוא לאוטוקאד ומשם החלטת לייבא אותו דרך הסקאצאפ פרו שלך.
(במצב הנ"ל הסקאצאפ קורא את כל השכבות של השרטוט + קווים בתלת מימד)
3.מה שאני מציע לך זה לייבא את אותו קובץ בשרטוט אוטוקאד (דו מימד) דרך הסקאצאפ. ואז לא תראה בסקאצאפ את הקווים בתלת מימד אלא בדו מימד (שטוח).

בהצלחה
עידו
הוסף תגובה

הקובץ עליו אני מדבר הוא קובץ D...

דרור 9.05 (21:29)
הקובץ עליו אני מדבר הוא קובץ DWG רגיל של אוטו קד אותו ייבאתי באמצעות הסקצאפ. אניעובד בדרך זו די הרבה זמן וזו הפעם הראשונה שנתקלתי בעניין.... יש איזה רעיונות לשיטוח הקובץ?
הוסף תגובה

תשתמש בflatten או zero,שני ליספים

פולי 15.06 (15:02)
של אוטוקאד, תסדר את המודל באוטוקאד ותביא אותו לסקטש, תעשה חיפוש באתר, אני חושב שהם פה, אולי אפילו אני העליתי אותם.
אם אתה לא מוצא, תשלח לי מייל ואני אשלח לך אותם

לילה טוב
