עובי קו באוטוקאד. קיבלתי קובץ של שרטט מקצועי

אורח 5.08 (20:34)
ואני רוצה להוסיף עליו ולשנות. יש בקובץ הרבה שכבות. אחת מהן היא של קו המים. העתקתי מהקובץ המקורי את הקוים של המים ושיניתי לשכבה שיצרתי בשם קו מים. גם כאשר לא שניתי את השכבה, ואני רוצה להוסיף קווים, אז ברגע שאני מוסיף קו הוא ניראה דק על המסך. נכון שאני יכול להגדיר איך זה יצא בהדפסה אבל אני צריך להגיש גם את הקובץ וזה לא ניראה טוב... בדקתי בקו הקיים את העובי ואת השכבה ואין שום דבר שמצביע על עובי. הכל ביי לייר והכל דפולט ואין שום דבר שמוגדר שזה עובי קו עבה. מוזר...
מה עושים??עובי קו באוטוקאד. קיבלתי קובץ של שרטט מקצועי
הוסף תגובה קישור ישיר

הנה תמונה ברורה יותר

אורח 5.08 (20:34)
בבקשההנה תמונה ברורה יותר
הוסף תגובה

אולי

אורח 20.07 (08:45)
לשנות את זה ע"י match properties תנסה אולי זה יעבוד
הוסף תגובה

בוקר טוב - - -זה לא תמיד יעבוד ככה

גלית 16.09 (20:04)
הקו שעליך לצייר הוא פוליגון ולא סתם קו כדי שהתאמת פרופרטיס יעבדו.
את כנראה לא רואה באופן רגיל מה הוא עובי הקו של הקו ששורטט במקור.

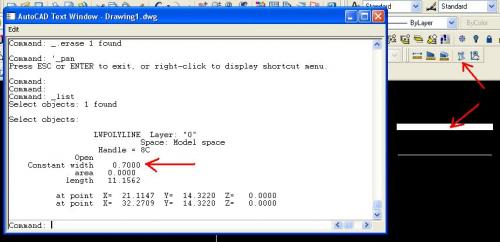

אם תלחצי /תסמני את הקו המקורי ותלכי לפקודת איקון שנקראת LIST (מוצגת בתמונה המצורפת) תוכלי לראות את עובי הקו המקורי.(תסתכלי בתמונה המצורפת)
ואז עליך לסמן את הקו שלך ולכתוב בפנל הפקודות את הפקודה הבאה:
PEDIT
ואז בשורה הבאה בוחרים את WIDTH וכותבים W
ואז נותנים את המספר המבוקש.
אם הקו שלך אינו קו פוליגון לאחר כתיבת הפקודה הראשונה הוא ישאל אותך אם להפוך את הקו לקו פוליגון והתשובה על כך הינה Y ל-YES
אחרי כן הוא ישאל כרגיל את השאלות שכתבתי למעלה.
מקוה שזה מספיק ברור.
בהצלחה והמשך יום טוב.בוקר טוב - - -זה לא תמיד יעבוד ככה
הוסף תגובה

פשששש... סחתיון על התשובה המושקעת

יובל 16.01 (12:46)
(-:
הוסף תגובה

שמחתי (ל"ת)

גלית 16.09 (20:04)
הוסף תגובה

תודה רבה אבל אני צריך לעשות את זה בכל קו בנפרד?

אורח 5.08 (20:34)
אני לא אצא מזה ככה.... ניסיתי לבחור כמה ולעשות את הפעולה הזאת אבל זה נותן לי לבחור כל פעם קו אחד. איך אני עושה שברגע שאני אשרטט קבוע זה יהיה אותו עובי?
תודה ענקית :-)
ודרך אגב אני בן חחח
הוסף תגובה

ניראה לי שהצלחתי?...... פשוט לשרטט פוליגון? חח

אורח 5.08 (20:34)
זה הכל?... אם כן אז תגיד/י לי שזו התשובה :))))
הוסף תגובה

גם

גלית 16.09 (20:04)
וסליחה שחשבתי שהינך נקבה....בכל אופן המשך הצלחה.
הוסף תגובה

תודה!! (ל"ת)

אורח 20.07 (23:48)
