פורום אוטוקאד - AutoCAD

מאז 2014 יש אופציה נהדרת במנהל השכבות שקוראים לה Merge selected layers לשכבה מסויימת ובתום הפעולה כל השכבות המיותרות תיעלמנה ותוחם פנה בשכבה הנבחרת

1.היא שכבה 0, או defpoints.
2. היא שכבה נוכחית.
3. היא מכילה אובייקטים.
4. היא שייכת ל xref, או מוגדרת בבלוק מסויים.
אם לא מתקיימים המצבים האלה, אין מצב שהשכבה לא תוכל להמחק.
מיזוג השכבות מתאים רק להעברת אובייקטים וצמצום שכבות, ובכלל לא בכדי למחוק שכבות ריקות. לא נראה לי חכם למזג שכבות רק בכדי למחוק במקרה שלא ניתן למחוק, כי יתכן והן מוגדרות בתוך בלוקים, או שיש להן אובייקטים במקום כלשהו.

בפרקטיקה, החיים הרבה יותר קשים: מחייב לא מעט עבודה (לפעמים הרבה) ואם אכן בשכבה נעשה שימוש בתוך Block השינוי לא יבואץ לעומת זאת, מיזוג שכבות יעשה את כל זה בגדול, במהירות, תוך העברה לשכבה המבוקשת ובסוף גם יעשה Purge לשכבות שמוזגו.

תוכל להסביר יותר בפירוט על פקודת הmerge? מה זה בדיוק מיזוג שכבות, איך בוחרים בפועל עם השכבות שמעונינים למחוק ?
(ניסיתי בדרך הפשוטה- אייקון X שמופיע בlayers properties ובאמת רובם לא ניתנים למחיקה..)

או הקש אנטר עליה, ותראה שכל השרטוטים נפתחים בזה אחר זה. האפשרות השניה תתקיים רק בתנאי שניתן אצלך, לפתוח שרטוט בצורה כזו.
ניתן כמובן, באמצעות ליספ לבצע זאת, או ע"י כתיבת קובץ script, (סיומת scr עבור האוטוקד) וגרירת הקובץ אל המסך ולהרפות.

בפקודה open בחר עם shift או control את כל הקבצים הרצויים ותפתח | אם אתה גורר למסך AutoCAD דיש בו קובץ פתוח, גרור לשורת הפקודה או לחלק העליון של המסך לא לחלק של הגרפיקה | אם אתה בחלון של Windows ובחרת מספר קבצים שמסומנים בכפתור הימני תבחר באופציה open | לבסוף, אם התכנה סגורה גרור את הבחירה שעשית מחלון של Windows אל כפתור קיצור הדרך של AutoCAD

והשרטוטים יפתחו בהחלט. לא צריך להתאמץ ולבחור איזור אחר.

ולהכניס את השרטוט כ-Block אם פעם תבחר לפתוח קובץ בודד...

הכווונה שלי היא, האם ניתן לייצר מצב שבו אני יכול להגדיר קבוצת שרטוטים קבועה שהאוטוקאד יפתח ביחד מבלי שאני אצטרך בכל פעם לאתר אותם מתוך רשימה?

כמו שב Batch plot אני יכול להגדיר קבוצת שרטוטים להדפסה בקובץ dsd. ואני לא צריך לאתר אותם בכל פעם מחדש.

כשאתה בדף start של AutoCAD ישנה רשימה של השרטוטים האחרונים שלך. לכל שרטוט יש נעץ משלו וכל אלו שתבחר ישארו ברשימה כל העת ותוכל לפתוח אותם בכל עת

בחרי את הסגנון הרצוי ואז modify. בלשונית Primary Units תבחרי את האפשרות Decimal ב Unit format של השדה Linear dimensions.
תוודאי, ביציאה שהסגנון הזה הוא הסגנון הפעיל (דאבל קליק על שם הסגנון).

הבעיה היא עמוקה מזה והיא נובעת משימוש בקובץ Template לא נכון - הקובץ הנכון להתחלת שירטוט חדש הוא אצלך Acad במקום Acadiso - תוכלי לתקן הכל בקלות אם:
תתחילי שרטוט חדש לפי Acadiso בחרי אותו מרשימת ה-Templates , אם עובדת בס״מ, רבעי ב-units centimeters קחי את השרטוט הבעייתי והעתיקי את השרטוט הקיים באמצעות Clipboard>copy with base point תני ערך של 0,0 ובשרטוט החדש עשי clipboard >paste ל- 0,0

האמת שכב לא ניתן לרכוש אותו בכלל. Autodesk (בית התכנה) סגר לפני קרוב לשנתיים את האפשרות לרכישת רשיון תמידי (perpetual license) ועבר רק למודל של חוזה תחזוקה לתקופה קצובה של שנה- שנתיים-שלוש וכד'.

השאלה אם ניתן לרכוש יד-2?

באמצעות הפקודה D תקבל את מנהל סגנונות מתן המידות. בחר את הסגנון הרצוי ואז modify. בלשונית Primary Units תבחר את דיוק התצוגה ב Precision של השדה Angular dimensions. מספיק דיוק של ספרה אחת, כלומר תבחר את הערך 1.

אני מתכון על כך שבשרטוט הקו אין אפשרות לשרטט במעלות לא שלמות ( כמו לשרטט זווית של 12.5/ 13.5 וכו'.)

תקליד auprec ותן לו ערך 1.

כיוון שלא נתת לו להציג את מה שימין לנקודה העשרונית, AutoCAD מעגל לפי דרכו - בפועל הזווית עדיין תהיה 12.5 - תוכל לוודא אחרי שתשנה את תצוגת הזווית!!

ל-Layout יש לקבוע page setup ואז ליצור Viewports כשלכל viewport ניתן לקבוע קנה מידה שונה

מקובלות. אתה קובע מה מיצגת יח' שרטוט (מטר, מילימטר, ס"מ, אינצ', מיקרון וכ"ו). רגע האמת מגיע בשעת ההדפסה על הנייר. הנייר זמין באוטוקד בשתי יח' אורך מוחלטות (מ"מ ואינצ'). קנה המידה שתקבע להדפסה ביחס ליחידת האורך של הנייר, יקבע את המידות האמיתיות (ביחידות אורך מדידות) של השרטוט. קנה המידה הוא היחס בין יח' השרטוט ליח' האורך של הנייר (מ"מ, או אינצ').
כאשר תשלב שרטוט אחר בשרטוט שלך, תתאים את גודלו ליחידות השרטוט שלך, או את שלך לשלו, לפי הצורך.

תקבל שקופית שליטה במאפייני ההגדרה של ציון הנקודות. בלשונית Dynamic Input, תבחר ...Settings של ה Pointer Input, בשקופית החדשה שעולה תסמן את Absolute coordinates. נראה לי שזה יפתור את הבעיה שלך.
לפי דעתי, לא כדאי לשנות, אבל אם זה מה שאתה רוצה, נראה לי שזו הדרך.

תוכל להכניס נתונים של מרחקים/זוויות ועוד בהתאם לפקודה תוך דילוג בין השדות באמצעות לחיצה על Tab זה גם יעזור לשנות בין אורך וזווית לבין קואורדינהטה יחסית של נקודה (ללא "@")

ה-Layout יוצא תמיד להדפסה ב-1:1 במילימטרים - כלומר דף A0 ב-AutoCAD ייצא על דף A0 במדפסת.
בתוך ה-Layout יש Viewports ולכל אחד יש ב-Properties של כל Viewport יש Standard Scale ו-Custom Scale שזה בהתאמה למשל 1:5 ו-0.2 ובנוסף יש Annotation Scale למי שעובד עם כיתוב מסוג Annotative הוא ה-Annotation Scale שקובע שכיתוב שהוא רגיש לקני מידה יקבל מופעים שונים ב-Layouts שונים כדי שעל הנייר זה יראה זהה

האם פקודה שאתה מקליד?

ב-Dynmode כדאי לבחור פרמטר שונה מ-1 ושונה מ-0 לפי תמונת המסך

רוב העבודות לא נכנסות לדף סטנדרטי וצריך לעשות במטר רץ(גרמושקה למשל)
או קטנות יותר,אז המדפסת מוציא דף גדול למשהו קטן ואז יש בזבוז ניר

לייצר את ה-OUTPUT הרצוי לך ועדיין כאי להכין כמה Layouts וכמה Page setups בדיוק כדי להימנע מהגדרה בכל פעם מדש. למשל, ברור שגרמושקה יכולה להיות ארוכה מאוד אבל היא תהיה מורכבת מ-XREFs בתוך Viewports - לכן ניתן ליצור רצף של Layouts סטנדרטיים ואז ליצור קובץ עבור המכונים כדי שיוכלו להפיק ברצף. נכו שאורכו של Acrobat Adobe PDF מוגבל לאורך של 5 מ' (ניתן להפיק PDF באורך של כל גרמושקה בעולם אבל עדיין זה לא מעשי. ככל שתעבוד יותר סטנדרטי תחסוך יותר זמן!!!
אם לכל Layout יש Page Setup סטנדרטי מצורף, ההפקה ב-Publish יכולה להפיק את כל הגרמושקה בקליק בודד.

זה נמצא בכל Driver בנפרד - בממפסות וירטואליות של AutoCAD כגון DWG To PDF או AutoCAD PDF מסוגים שונים - יש ללחוץ Propertiesמימין לשם המדפסת, להצביע על Filter Paper Sizes וללהוריד את ה-Check מכל גיליון שאינו רצוי תוך שאת משאירה רשימה קטנה שמתאימה לך באופן מלא.

תודה רבה אבל זה לא בדיוק מה שרציתי
יש לי רשימת גיליונות ארוכה לפי מידות שכל פעם הוספתי , עכשיו כשאני רוצה לבחור גיליון מסויים אני צריכה לחפש אותו מתוך רשימה ארוכה שאינה ממש מסודרת לפי גדלים . האם ישנה דרך למצוא את הגיליון המבוקש בצורה קלה או דרך לסדר את רשימת הגיליונות לפי מידות שיהיה קל למצוא אותם.
לפעמים אני רוצה להגדיר גיליון חדש והוא מודיע לי שהוא קיים , ולמצוא אותו זה לא ממש פשוט

קראי את התגובה לשאלה של אדי בדף הזה - לא כדאי שיהיו אין סוף פריטים ברשימות בכלל ובמקרה של ברשימה של גיליונות. על כן כדאי לצמצם ולעבור לעבודה יותר סטנדרטית. למשל אחת השיטות היא שלגיליון בגודל מסויים (נגיד A0), מוסיפים כדי לייצר את הגיליון הבא אורך של גיליון קטן או שווה (למשל 2A0 ו/או A0+A1 או +A3 וכד') זה יצמצם את הרשימה ואז תוכלי לפלטר אותה כפי שהסברתי בתשובה הקודמת שלי.

הורידי מהאתר של Autodesk את DWG TrueView ובאמצעות DWG Convert המירי את הקובץ ל-AutoCAD 2013

יש לך מנוי תחזוקה? את סטודנטית או מרצה באקדמיה?

לחצי על הכפתור Inherit Properties ןאז בחרי את היעד ואחרי כן את המקור - מיקום הכפתור לפי התמונה המצורפת

היי שחף,

הפקודה להכנסת בלוקים INSERT הוחלפה ונראית עכשיו כמו שאתה רואה. אתה יכול לנסות ולהתרגל להשתמש בפקודה בצורתה החדשה או להפעיל את הפקודה CLASSICINSERT ולעבוד כמו פעם.

בהצלחה,
ערד

השימוש ב-Features חדשים ב-2020 מאוד משתלם וכדאי לאמץ - המלצה חמה!
רצוי לצפות בזה:
www.cadaly...2020-71809

אתה לא צריך פונטים(הם לשימוש אישי) מהאתר
אתה צריך את הפונט הספציפי שיש לך בתוכנית שקיבלת

תודה הסתדרתי, הייתי צריכה את פקודה match properties ומצאתי אתה

תמר שלום,
האם את משתמשת בכלי לא Native של AutoCAD (כמו Lisp או מאקרו)? אם כן, יתכן ואלה סוגרים את ה-Snap/Osmap.

שחף שלום,

אולי תנסה להשתמש בפקודה הישנה: ARRAYCLASSIC
ייתכן והיא תתאים לך.

ערד

המון תודה , עזרת לי מאוד , שיהיה שבוע טוב

שעה מזמני, בתאום בכתובת ה-mail
contact @sophisticadd.com

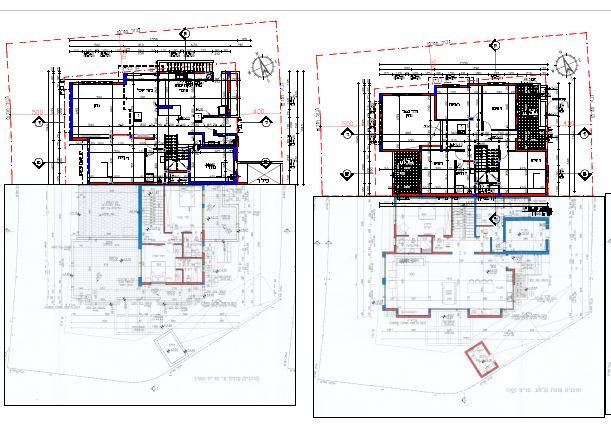

הי,
לא הצלחתי להבין אם אתה מחפש שרטטת או שאתה מציע את עצמך....?!

בוקר טוב. מחפש שרטט/ת.

הי,
פנויה לעבודה, אשמח לשמוע פרטים.

תודה.לפרטים,
טל 0505434737

אודה לפונות/ים, אם יפנו שנית, בווטאפ או למייל [email protected]. תודות צחי קירשון
