מיקום ספרינקלרים בדירה

שמעון 11.12 (12:27)
שלום
בדירה שרכשתי מקבלן, בחדרים מוקם הספרינקלר, במקום המיועד לארון בגדים. גובה תחתית הספרינקלר, 2.65 מטר.
לארון אין אופצייה למיקום אחר. רואים את המיקום שלו גם בתכנית העמדת הריהוט, וגם בהכנה שנעשתה בחדר (מפסק הדלקה הועתק למקום אחר, והקיר נקי מנקודות חשמל).
לפי מה שנאמר לי בבירור שלי, אסור למקם ארון מתחת לספרינקלר. יש להתרק ממנו.
האם נכון? ואם כן להתרחק כמה?
איכן אני יכול למצא בחוק, את האמור?
האם הקבלן מחוייב להעתיק את מיקום הספרינקלר?.
לטענתו זה מה שאושר לו בכיבוי אש. לדעתי הוגשה להם תכנית בלי ריהוט, ככה שלא יכלו לדעת.
מה עושים במקרה שכזה?

תודה על המענה
הוסף תגובה קישור ישיר

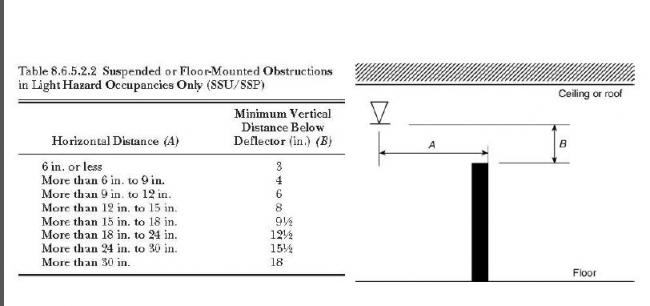

אני מניח שאתה מתכוון למצב בתמונה

יקי אסקיו 12.12 (16:20)
יש כאן את המרחק האנכי כפונקציה של האופקי
ניתן להעתיק ספירנקלר (אם צריך בכלל) עם צינור גמישאני מניח שאתה מתכוון למצב בתמונה
יקי
הוסף תגובה

אבקש הבהרה

שמעון 12.12 (17:28)
לא כל כך הבנתי.
הספרינקלר שלי הוא ע"ג הקיר, לזה מתייחסת הטבלא?
אני רואה זהמרחק הוא בהתאם לקוטר הצנרת (אם הבנתי נכון), איך אני יודע מה קיים אצלי?
בתודה מראש
הוסף תגובה

הטבלה מתייחסת לכל ספירנקלר רגיל

יקי אסקיו 12.12 (18:29)
A המרחק מהמכשול מקצה יציאת המים
B הפרש הגובה המינימאלי הנדרש
המידות באינצ'ים אבל זה לא קוטר אלא אורך
הוסף תגובה

תודה. עוד הבהרה בבקשה

שמעון 12.12 (19:35)
תודה רבה על המענה.
אני רק מבקש לבדוק אם הבנתי נכון.
המצב אצלי הוא שהספרינקלר יוצא מהקיר, בגובה 2.65.
הראש שלו הוא די בקו הקיר.
הארון גם הוא אמור להיות מותקן בצמוד לקיר. (אין מרווח בינו לבין הקיר).
אם כך לפי האבלא במרחק צריך להיות 3 אינטש בין תחתית הספרינקלר לבין ראש הארון?
סליחה על השאלות הרבות, אבל אני רוצה להיות בטוח שהבנתי.
האם המרחק הזה תואם את הדרישה של כיבוי אש?
איפה אני יכול למצא את התקנה הנ"ל?
אני גם אודה לך אם תוכל לשלוח לי קישור לטבלה הנ"ל.

תודה מראש
הוסף תגובה

אין קישור זה צילום מהתקן

יקי אסקיו 12.12 (19:38)
אבל הבנת נכון
הוסף תגובה

תודה

שמעון 12.12 (19:49)
האם זה תואם את התקינה של כיבוי אש בארצנו, או את מכון התקנים? (הבנתי ששניהם קובעים).
כי לי יועץ בטיחות אמר שיש לשמור מרחק של 60 ס"מ (ואחר אמר 30). דבר שמבטל לי בעצם את הארון
האם הם טועים?
אם כל המרחק הנדרש בחוק הוא כ 7.6 ס"מ, אם כך הקבלן לא עבר על החוק?
אני בכל מקרה שומר מרחק כמעט כפול מזה.

תודה על המענה
הוסף תגובה

בוודאי שתואם

יקי אסקיו 12.12 (20:00)
מכון התקנים פשוט אימץ את התקן האמריקאי ולצערי אפילו לא טרח לתרגם
הוסף תגובה

עוד הבהרה בבקשה

שמעון 12.12 (21:26)

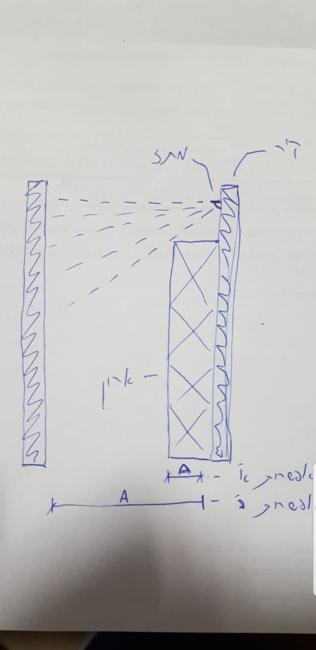

סליחה שאני קצת משגע אותך בשאלות, אבל אני חושב שיש כאן קצת טעות בהסברה שלי.
הארון הוא בעומק 60 ס"מ, וצמוד לקיר.
בהנחה שהספרינקלר בולט מהקיר 5-10 ס"מ, יוצא לפי הטבלא שאכן אני צריך להתרחק מעל 30 ס"מ בגובה.
וזו כבר בעייה.
האם אני צודק?
עוד הבהרה בבקשה
הוסף תגובה

זו הטבלה (ל"ת)

שמעון 12.12 (22:21)
הוסף תגובה

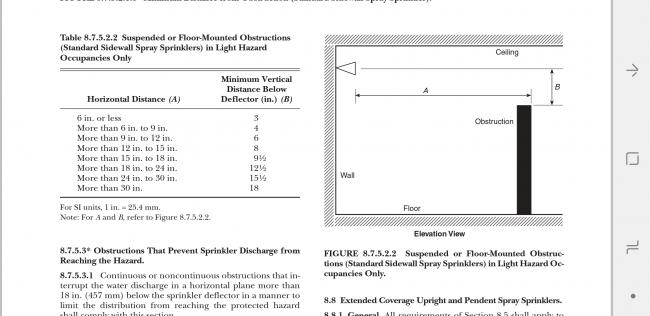

זו הטבלה

שמעון 12.12 (22:23)
הקובץזו הטבלה
