טורCAD חידושים הנראים לעין וחידושים נסתרים ב 18/19

AutoCAD היא תכנה מיוחדת: היא ותיקה מאוד ומאידך יש בה חדשנות שמגיעה באופן גלוי אך גם באופן הסמוי מן העין.

 שינויי ממשק סמויים  מן העין

למשל, כמעט כל Dialog Box ניתן היום להגדלה פשוט ע"י מתיחה אופקית, אנכית או משולבת וכך ניתן להגדיל עד אשר יתבטלו ה-Scroll Bars וכך יתבטל הצורך לגלול ימינה-שמאלה/למעלה-למטה. זאת ועוד, בשתי הגרסאות האחרונות, ההגדלה היא חד פעמית והיא נשמרת בתכנה. אפרופו Dialog Boxes, באלו שמופיעה בהם רשימה (כמו Open לשמש), ניתן למיין לפי שמות הקבצים, או לפי גודל הקובץ, או לפי תאריך עריכה אחרון (מעבר לכך ניתן להוסיף עמודות נוספות) אבל, אם ביצענו מיון לפי גודל הקובץ, גם בעוד שבועיים, כשנפתח את ה-AutoCAD ונגיע ל-Open, המיון יישמר בצד גודל ה-Dialog Box.

קסמים בסביבת ה-Isolate Objects

משתנה חדש מאפשר לשמור על מצב מסויים של Isolated Objects (שאינו קשור לשכבה) בין sessions של AutoCAD. אם למשל בחרתי להשאיר רק את המעגלים ולהסתיר את כל הריבועים (רק כי בא לי לבחור אותם), אז אם הדלקתי פרמטר תכנה (System Variable) בשם OBJECTISOLATIONMODE (נתתי ערך של 1) הבידוד נשמר עם הקובץ וניתן לחשוף את האובייקטים שהוסתרו בפעם הבאה שהוא ייפתח...

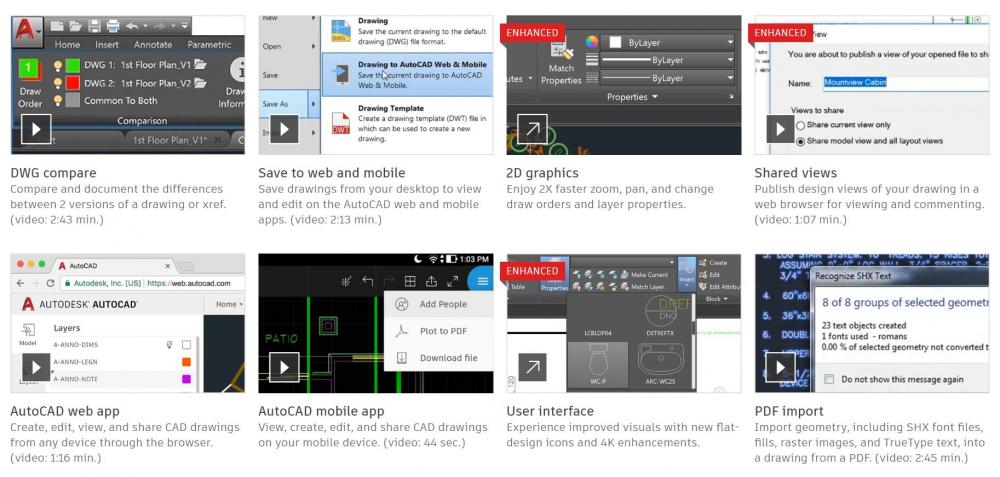

 השוואה בין חידושים הנראים לעין וגם חידושים נסתרים ב-2018-2019שרטוטים – DWG Compare

בוודאות - אחד הכלים שהיו חסרים -  ונדרשו סביבות עבודה שונות על מנת להשוות בין 2 שרטוטים ולגלות מיד (לאו דווקא לפי העין) מה נוסף/מה נגרע ומה נשתנה באובייקטים הקיימים. את כל זה עושה AutoCAD בקובץ חדש בו גוון אפור לכל מה שלא השתנה וגוונים חיים עבור שינווי/תוספת – אפרופו, ברוח התקופה, גם עוורי צבעים ימצאו כאן את הצבעים הנכונים כי ניתן לעשות התאמה אישית של צבע. מומלץ בחום!

 למי שעובד עם ה-SysVarMonitor
מעכשיו ניתן לגלות שינויי פרמטרים כשהחיווי הוא הבהוב של ה-Icon, ללחות כפתור ימני ולעשות Reset בלי לקום מהכיסא....או במציאות, בלי לפתוח את הרשימה ורק אז, לעשות Reset...

  העבודה עם XREFs היא מעתה קלה בהרבה
כמה זמן בזבזתם עד כה כדי לחפש XREFs שהלכו לאיבוד/נעלמו/הפכו ליתומים (איבדו את אמא ואבא)/ הפכו Unreferenced וכד'?
מהיום, תוכל לעשות Find & Replace לקבוצות שלמות אם רק תמצא XREF אחד, תוכל לקבוע New Refpath ולא פחות חשוב, אם עד כה היינו עיוורים מול רשימה סתמית מעתה נוכל לעבור לתצוגת עץ היררכיה (Tree View) ולפתור הכל בקלות ובזריזות, האמת הגיע הזמן...ועוד משהו נחמד, יש חיווי חדש במנהל השכבות לגבי שכבות ששייכות ל-XREF שניתן לעשות להם Override בקובץ המארח...

ה-Views וה-Viewports עלו כיתה
כל View (בין אם יש לו שם ובין אם לאו), ניתן להכניס מיד כ-Viewport ב-Layouts. לכל Viewport יש עתה Grip אחד במרכז – עימו נגרור לכל מקום רצוי וחץ קטן המאפשר לקבוע את קני המידה בעת ההכנסה ו/או בכל שלב שתרצו. יש גם כלי Collaboration בשם Share View המאפשר לשלוח ב-Mail לכל אחד ישירות לטלפון החכם שלו View נבחר. ה-View ייפתח באפליקציה חינמית שבעל הטלפון יכול להוריד באופן חד-פעמי מחנות האפליקציות

 ולקראת סיום, משהו מעט תמוה...
ב-2019 החליטה Autodesk על החזרת המסגרת של תכנת החינוך המופיעה בהדפסה כחותמת מים (watermark). עם ישראל לא אוהב את זה  - Understatement - וכמו שהיעלמות ה-Educational Watermark זירז בזמנו מעבר ל-AutoCAD 2015 (בה הוסרה חותמת החינוך), כך מתעכבת הכניסה של גרסה 2019. מישהו אמר לי שכיוון ששתי ההודעות המזהירות אתכם רגע לפני שאתם פותחים את הקבצים הן באנגלית, רוב משתמשי ה-AutoCAD בארץ לוחצים על OK...מבלי שקראו את הנאמר שם - לא טוב!
