מה השאלה?

הי
כאשר עובדים על מידות במצב תצוגת מודל חלקית, למשל רק שלד core only
המידות מן הסתם לא יראו בתצוגה מלאה, הן שונות.
צורת העבודה היא לעבוד באותו מצב, או לבצע מידות נפרדות בכל מצב שהן שונות כמובן
נפתר ברגע שהעברנו למצב תוכנית אחיד

תודה. אכן הסתדר.

אני אדריכל משתמש בארץ בתוכנה מסקיצה ראשונית עד סוף תוכניות עבודה כולל גרמושקה/היתר והכל בקובץ אחד ישירות מהמודל.
ארכיקאד עובד!

אשמח לשוחח איתך בפרטי- 050-9004406

תתקשר בשמחה
0549256701

אצור קשר מחר, נשתמע

אני יזם קבלן ואדריכל, התוכנה שאני מעדיף, וזאת לאחר שלמדתי ועבדתי על מספר תוכנות, הינה ארכיקאד. במידה ויודעים להפיק ממנה את המיטב, היא חולשת על כל הפונקציות מהתכנון עד לביצוע עם אפשרות להתחבר לגנט העבודה. בקרוב יכנס עניין הברזל וזה יקל יותר על חישובי הכמויות גם בנושא הקונסטרוקציה. כמובן שיש את אפליקציית bimx מבית ארכיקאד, שזה תוסף מעולה להדגמות והבהרות מידע בין התכנון לביצוע. האדריכלים והיועצים היום נמדדים גם ברמתם כאן. השאלה הראשונה שלי לכל יועץ היא בנוגע לשיטת התכנון ואילו קבצים הוא מפיק. תם עידן הדו מימד.

אכן, זמינה באתר הבינלאומי. אצלנו תתחיל להימכר מ אמצע יולי.
גרסאות ראשונות לבדיקה יצאו כבר ביוני אבל כנוהג אנו מעכבים מעט את ההפצה ליתר בטחון
מבחינת עומס על שרתי ההורדות וכדומה.
פרסום יהיה באתר ארכיקאד ישראל
www.archicad.co.il

הי
לארכיקאד 21, ללקוחות החברה, סופקה ספריית ממ"ד הכוללת דלתות, חלונות וצינורות אוויר,
מוזמנת ליצור קשר
[email protected]

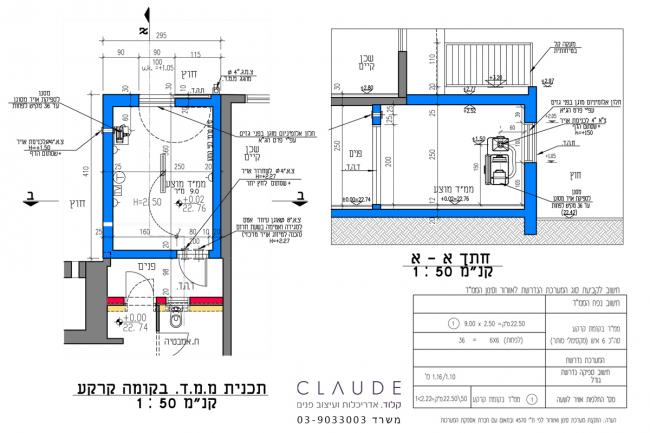

הי החלון ממ"ד שסופק ללקוחות ארכיקאד איננו מספק לצרכינו הוא לא נראה בתכנית ובחתך כמו חלון ממ"ד תקני. האם יש למישהו יש מענה בנושא?
תודה

שלום דוד
עד לפני שנה שיטת ההמרה היתה יצוא ויבוא קובץ IFC בין התוכנות וזה עובד מצוין. בשנה האחרונה
המפיץ האמריקאי של ארכיקאד פיתח פלג-אין להמרת הקבצים הגנריים pln-rvt-pln וזה כלול בגרסה הנוכחית Archicad 21.
ניתן גם ליצא אלמנט או אובייקט לסיפריית rfa.
אם אתה משתמש בארכיקאד 21, בצע עדכון update בתפריט help.
לאחר מכן בתפריט File-interoperability יופיע לך הפלג-אין החדש.
להמשך עזרה צור קשר עם התמיכה [email protected]

איך נראה התוסף?
בארכיקאד 24
ואיך משתמשים בו?
תודה

כנסו לתפריט options, add on manager, שם יש תוסף שירד עם ארכיקאד - rfa rvt exchange
אם לא נמצא, כנסו לתפריט help ותבצעו update לארכיקאד.
כשהתוסף פעיל מביאים קבצי rvt בשיטת hotlink בתפריט file, external content

youtu.be/BMV486Z6-8U

youtu.be/EVgmHXvVDWM

תודה על המענה.
מה שבעיקר חשוב לי זה לבדוק איך ארכיקאד מגיע לרויט .
אשמח להבין איך הדרך הכי נכונה לייצא מארכיקד לרויט

שלום אוריון. ללקוחות ארכיקאד 21 ומעלה מסופק קובץ טמפלט ישראלי המכיל אזור ב view map שמוכן לשמירה לרישוי זמין, אפשר ישירות ל dwf או dwg.
כמו כן נמצאות בטמפלט כל השכבות וסימוני השטחים לפי ייעוד ע"פ הגדרות רישוי זמין
נותר בעצם לסמן שם פוליגון הקפי ולשמור עם מבט הקומה
אם אתה משתמש כבר בתוכנה אתה מוזמן לקבל הסבר מפורט, שלח מייל דרך אתר ארכיקאד ישראל עם פרטים
חג שמח

לגבי נראות מרכז הקיר, כשבוחרים בקיר, ניתן לראות את קו השרטוט ה reference line
של האלמנט (הקיר במקרה זה)
אם בזמן השרטוט השתמשת בקו מרכזי, פנימי או חיצוני, תראה את הקו הכחול העבה בהתאם ובנוסף בסרגל ההגדרות.
ניתן לאחר הבחירה לשנות את קו השרטוט, דבר שיזיז את הקיר בכיוון העובי בהתאם.

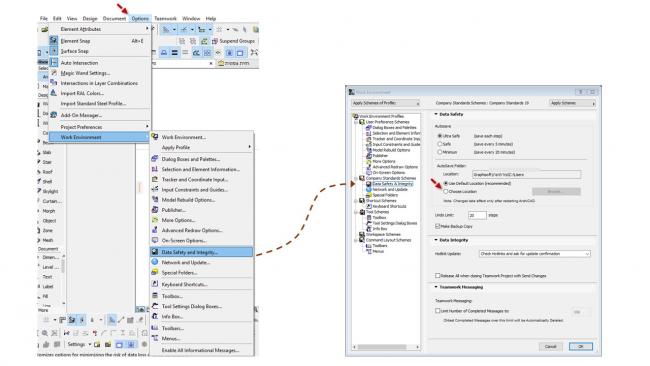

לגבי העכבר כנס לתפריט options>work enviroment

הי

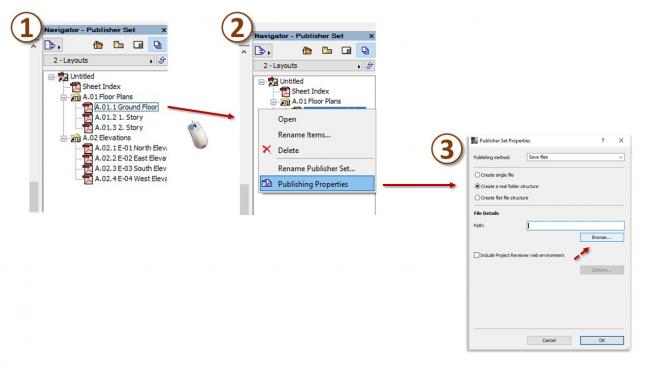

למרות שכבר מצאתם את התשובה, מעלה פה לטובת אחרים שמעוניינים..

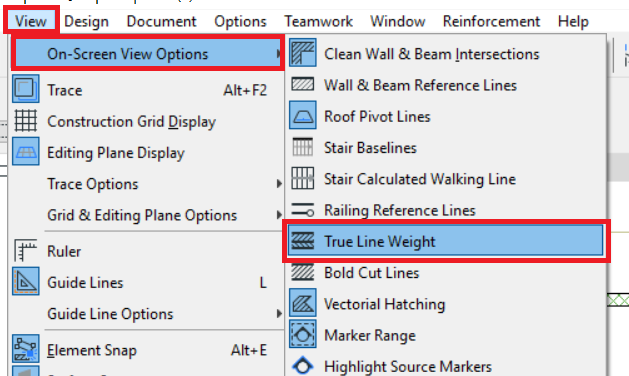

DWF מיוצר מהמראה המתקבל במסך, כדי שהקווים יראו בו כפי שהגדרתם להדפסה,
יש להפעיל את TRUE LINE WEIGHT

נראה לי שבהגדרות התצוגה (model view) ניתן להגדיר את רמת הפירוט של הדלתות/החלונות בתכניות (כך שניתן בקלות להגדיר קבוצת הגדרות לתכניות המציגות את הפתחים בקוים פשוטים כגון "draft", וקבוצת הגדרות לתכניות המציגות את הפתחים בפירוט רב - מצ"ב תמונת מסך).
כדי שהגדרות אלה יתאפשרו - יש להגדיר בהגדרות הפרטיות של הדלת עצמה - שהתצוגה תהיה תלויה בהגדרות תצוגת המודל... מצ"ב תמונת מסך (מוקף בצבע)
את חזית הדלתות והחלונות - לא מצאתי דרך להגדיר באופן שיושפע מאופי המבט, מלבד האפשרות (מצויינת בתמונה הנ"ל..) להצגת הידיות או העלמתן, והצגת קוי כיוון הפתיחה.
כל שאר פרטי הדלת - במידה וההגדרה של הדלת עצמה תהיה "מפורטת" - יהיו מפורטים, ובמידה והגדרת הדלת עצמה תהיה "פשוטה" , או "לא לתצוגה ב 3D - בהתאם... ללא קשר להגדרות התצוגה עבור המודל במבט מסויים.

*יש גם האפשרות להגדרת תצוגת הדלת/חלון בקו כללי בלבד - מה שאכן גורר "העלמות" משונה של הדלת/החלון בחזיתות. ונראה לי שגם מסיבה זו - מוטב להשתמש בהגדרות כפי שהבאתי בתמונה המצורפת.
**(וכל הנ"ל - נכון עכ"פ לארכיקאד 19.... יתכן ויש שינוי בגרסאות החדשות...)
בהצלחה

תודה רבה על התשובה המושקעת.
אני מבינה אז אין אפשרות לשלוט באמצעות המודל ויו ברמת הפירוט בחזית ובחתך.
זה כלי לתוכנית בלבד.

בכל מקרה תודה שוב

אגב, בארכיקאד 21 - אין אין הבעיה של "העלמות" הפתח בחזיתות כאשר מגדירים בmodel view מצב של הצגת הפתח ללא הדלת עצמה. כך שאם מה שנדרש הוא הצגת המלבן של הפתח , ללא סימון הדלת כלל - זה כן אפשרי...

גלה לי את הסוד...

נסיתי שוב...ומסתבר שמשום מה - כאשר מגדירים את התצוגה המינימלית עבור הפתחים בתכניות - הם רק מוצגים לרג בחזיתות - אך נעלמים מיד...
מישהו עם פתרון ? בכל זאת?

כפי הנראה בסרטון - מצורף קישור- שהועלה לפני כשעה - בגרסה 22 יש אפשרות הגדרת רמת פירוט עבור החזיתות...
youtu.be/J0wWdK7iS70
(ממש בסוף הסרטון)

ארכיקאד 22 אכן הוכרזה, היא תהיה מדהימה לעיצוב חזיתות וקירות מסך מעוצבים, גרפיסופט המשיכו בכיוון של כלי המדרגות המעולה ויש עוד הפתעות, אבל...נאלץ להמתין להפצה בקיץ.

רבקה שלום,
נסי לבדוק האם ה layout המדובר - מקושר ל מבט (view) הרצוי.
האם יתכן שהשכבה החדשה "דולקת" בקבוצת שכבות של "תכניות חשמל" או "פיתוח" למשל, בעוד שה layout קשור לקומת הקרקע המוגדרת בקבוצת שכבות אחרת?
אפשרות נוספת - לבדוק שכל הגורמים מוגדרים לאותו סטטוס בניה (קיים/להריסה/חדש)
ועוד - לעתים קורה שה layout מוצג (זמנית, כנראה סוג של עיכוב קטן בתהליך העדכון הפנימי של התכנה או משהו כזה) עם ההגדרות של המבט האחרון בו היית לפני שעברת לגליון ההדפסה, ובמקרה כזה, רענון של הגליון, או פתיחת המבט הרלוונטי לרגע - יחזירו התצוגה להגדרות המתאימות...
בהצלחה.

היי משה, תודה.
מאחר והייתי קצרה בזמן, עקפתי את הבעייה ע"י העברת כל תכולת השכבה הבעייתית לשכבה אחרת, שאכן כן נראית על ה-PDF.
(העזרה שרציתי היתה בארגון הגדרות ההדפסה: השכבה הבעייתית היא שכבה חדשה שהוספתי בשלב מאוחר בתכנון, וכל כמה שהדלקתי אותה, היא חזרה להיות נראית במודל בלבד וכבויה בlayout).

טוב שהצלחת למצוא פתרון זמני.
מבחינת העבודה הסדירה - אשמח לדעת האם משהו מהצעות הפתרון הנ"ל נותן מענה. ובמידה ולא - למצוא מה כן...
בהצלחה

זה פורום של תוכנת ארכיקאד, את צריכה לפנות לפורום אוטוקאד

כשהסמן נמצא מעל הדלת, לברור בין הרכיבים בסביבתו - באמצעות מקש ה Tab.

כלומר - האם הגדרת את המבט התלת מימדי באופן כזה שהגדרות החיתוך החדשות תהינה הגדרות התצוגה שלו?

ניתן לראות חיווי של "זכרון" פנוי לעבודה - בפינה השמאלית התחתונה במסך ה archicad.
אם לא נשאר די מקום פנוי על הדיסק הקשיח של המחשב - הדבר יקשה על הפעלת תכונות "כבדות" בתוכנה.

כשאני מסמנת את ה RADIOSITY MAPS, זה נתקע. זה מסומן על 100

)תיקון טעות מההודעה הקודמת(

אני לא כל כך מבינה כמה זכרון נשאר. רשום C:740 GB 1.94 GB

בזכרון של המחשב, בכונן C רשום 744 GB FREE OF 888 GB

אז לא זאת הבעיה.

אני חושבת שהבעיה היא כשאני מסמנת את ה RADIOSITY MAPS, זה נתקע. זה מסומן על 100
הפקודה הזאת אמורה להיות יותר מהירה לא? השאלה אם יש משהו לעשות או שפשוט לא לסמן אותה...

יתכן שזו הבעיה.
(כלומר - אמנם זו אפשרות שעשויה להיות מהירה יותר, אך דורשת יותר זכרון עבודה...)

האם ניסית ללא אפשרות זו?
והאם לא מצאת מענה מספק בעבודה עם ברירות המחדל של הרינדור ללא כניסה ל detailed setting ?

מצ"ב קישור להנחיות באתר של Graphisoft

helpcenter...sity_maps/

סיוון שלום, דבר ראשון שצריך לוודא הוא דרישות מערכת ובמיוחד כרטיס גרפי. לא כל הכרטיסים תומכים במנועי הרינדור השונים, כנסי לאתר ארכיקאד ישראל, דף תמיכה ושרות, יש שם קישור לדף דרישות מערכת מומלצות
בהצלחה

תודה רבה על העזרה!!!!!
ביטלתי את הפקודה, לוקח יותר זמן, אבל לא נורא..

בהגדרות התצוגה, כפי שניתן לראות בתצלומי המסך המצורפים, ניתן להגדיר אילו רכיבים יוצגו ואילו לא, גם דרך "Model view options".
בהצלחה!

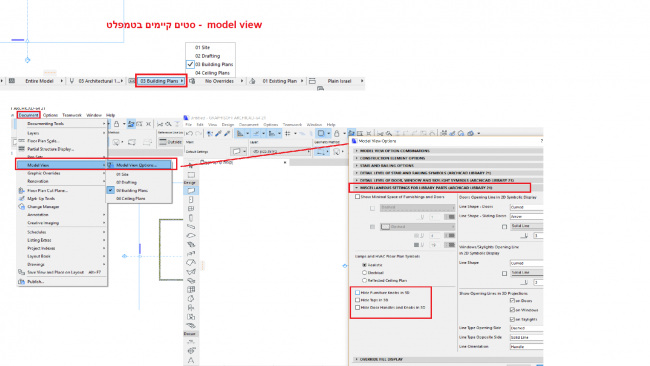

הי, אם הבעיה נוצרה מלחיצה שגויה על הסטים...ראי תמונה עליונה
באופן כללי, להגדרת ניראות של אלמנטי ספריה שונים בהתאם לרמת הפרוט הרצויה באותו מודל משתמשים ב MODEL VIEW ויוצרים סטים מותאמים אישית - ראי תמונה תחתונה
בהצלחה בפרויקט!

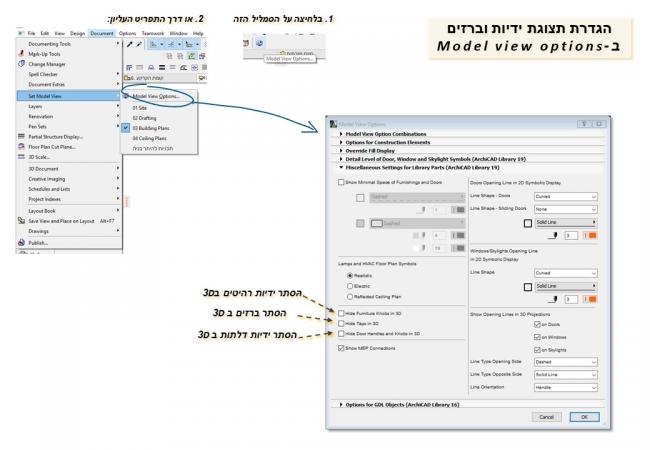

מצורף תיאור בסיסי של מיקום ההגדות המסויימות לתצוגת ברזים/ידיות, בתוך מערכת הגדרות התצוגה.
-----
ניתן לסדר במערכת זו גם את תצוגת צבעי החתכים, ופירוט "אזור ההפעלה" של רכיבים שונים, ועוד...

בהצלחה.

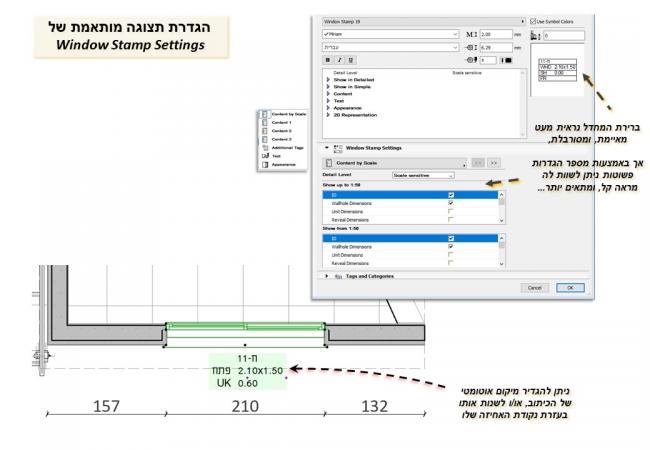

דרך אפשרית למתן מידות uk לחלון - באמצעות "תג" החלון - ולהגדיר לו מיקום מתאים והפירוט הרצוי.

youtu.be/wq6RpbrwBBI

בהמשך לתשובה הקודמת...
באופן זה ניתן להגדיר תוית מצומצמת של גובה תחתית וקצה עליון בלבד. ללא כל הפרטים אודות החלון....

תודה

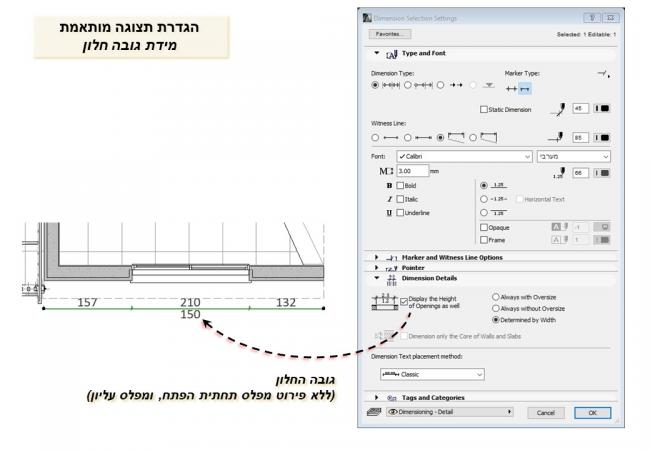

יש אפשרות פשוטה להצגת גובה החלון (גובה הפתח) עצמו,
אך ללא פירוט מפלס תחתית החלון, ומפלס קצה עליון.
כמתואר בתמונה המצ"ב.
אפשרות זו - שמינה כמובן גם ב"מתן מידות אוטומטי" (זה שנותנים בבת אחת לכל המבנה)
* ואם אפשרות זו עדיין לא מוכרת לכם - הרי שכדאי מאוד להכיר אותה.

הי, תתקשרי לתמיכה 0779555150
זה נראה שאת צריכה הדרכה

הי,
בחלון תלת מימד זמינות פקודות השמירה ל jgp, pdf, tif ...
אפשר גם לעשות זום על המבט הרצוי ולבצע צילום מסך, shift+prt scrn מתקבלת איכות טובה של קובץ png שניתן לעבד בתוכנות גרפיקה, למשל צייר של ווינדוס

מצ"ב תרשים

מצ"ב תרשים

הי
איזה פעולה אתה רוצה לבצע?
איזה גרסת ארכיקאד יש לך?
מה סוג הפונט מאוטוקאד, ttf או shx?
